रैखिक मोटर कैसे कार्य करती है

परिचय

एक पारंपरिक रोटरी मोटर की कल्पना करें। यह एक शाफ्ट को घुमाता है, जिसके बाद उस गोलाकार गति को सीधी-रेखा में बदलने के लिए बेल्ट, गियर या लीड स्क्रू की आवश्यकता होती है। अब, उस मोटर को 'अनरोलिंग' करने की कल्पना करें। स्टेटर एक सपाट ट्रैक बन जाता है, और रोटर एक गाड़ी बन जाता है जो उस पर सरकती है। यह रैखिक मोटर का मूल सार है।

औद्योगिक जगत इस तकनीक की ओर स्थानांतरित हो गया है क्योंकि यह यांत्रिक घर्षण और प्रतिक्रिया को समाप्त कर देता है। जब हम पूछते हैं कि 'यह कैसे काम करता है,' तो हम एक डायरेक्ट-ड्राइव सिस्टम को देख रहे हैं जो एक साथ उच्च गति और उच्च परिशुद्धता प्राप्त करने के लिए विद्युत चुम्बकीय बलों का उपयोग करता है। इस गाइड में, हम आपको यह दिखाने के लिए जटिलता को दूर कर देंगे कि चुंबकीय क्षेत्र अविश्वसनीय दक्षता के साथ भार को स्थानांतरित करने के लिए कैसे परस्पर क्रिया करते हैं। चाहे आप आयरनकोर या आयरनलेस वैरिएंट देख रहे हों, लीनियर मोटर के पीछे की भौतिकी को समझना आपकी स्वचालन रणनीति को अनुकूलित करने की दिशा में पहला कदम है।

'अनरोल्ड' अवधारणा: रोटरी से रैखिक गति तक

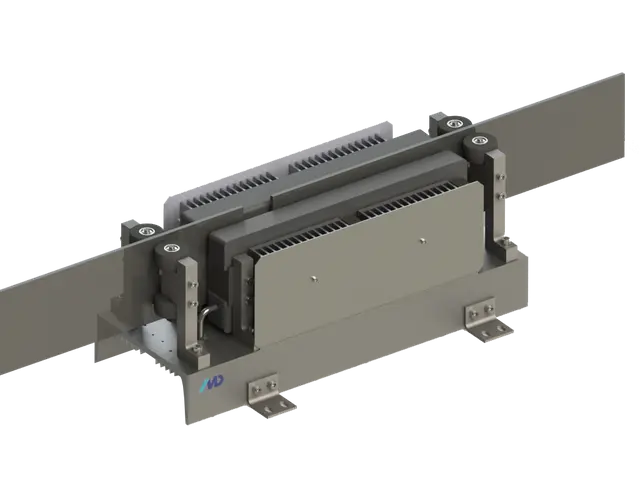

यह समझने के लिए कि एक रैखिक मोटर कैसे कार्य करती है, आपको पहले इसकी ज्यामिति की कल्पना करनी होगी। एक मानक मोटर में, चुंबकीय क्षेत्र एक वृत्त में अपना 'पीछा' करता है। एक रैखिक मोटर में, यह क्षेत्र एक सीधी रेखा में चलता है। इसमें दो प्राथमिक भाग होते हैं: 'फोर्सर' (वह भाग जो चलता है, जिसमें कुंडलियाँ होती हैं) और 'चुंबकीय मार्ग' (स्थिर ट्रैक)।

डायरेक्ट ड्राइव लाभ

क्योंकि यह एक डायरेक्ट-ड्राइव सिस्टम है, इसमें किसी बिचौलिए की जरूरत नहीं है। पारंपरिक प्रणालियाँ बॉल स्क्रू या बेल्ट का उपयोग करती हैं। ये हिस्से घिस जाते हैं, खिंच जाते हैं और गति में 'ढलान' जोड़ देते हैं। रैखिक मोटर सीधे लोड पर बल लगाकर कार्य करती है। यांत्रिक संपर्क की कमी का मतलब है कि ट्रैक को छूने वाली एकमात्र चीज़ हवा या उच्च गुणवत्ता वाले रैखिक बीयरिंग का एक सेट है। औद्योगिक अनुप्रयोगों के लिए, इससे शून्य प्रतिक्रिया होती है और रखरखाव लागत में उल्लेखनीय कमी आती है।

विद्युत चुम्बकीय संपर्क

यह लोरेंत्ज़ फोर्स के सिद्धांत पर काम करता है। जब फोर्सर में कुंडलियों से विद्युत धारा प्रवाहित होती है, तो यह एक चुंबकीय क्षेत्र बनाता है। यह क्षेत्र स्थायी चुंबक ट्रैक के साथ इंटरैक्ट करता है। परिणामी बल फोर्सर को ट्रैक की लंबाई के साथ धकेलता है। धारा की आवृत्ति और चरण को बदलकर, हम यह नियंत्रित करते हैं कि यह कितनी तेजी से और कहाँ रुकती है। यही मुख्य कारण है कि यह इतनी उच्च परिशुद्धता प्राप्त करता है।

चुंबकीय क्षेत्र तुल्यकालन: नियंत्रक की भूमिका

एक रैखिक मोटर निर्वात में कार्य नहीं कर सकती; इसके लिए एक परिष्कृत 'दिमाग' या ड्राइव की आवश्यकता होती है। जबकि चुम्बक और कुंडलियाँ मांसपेशी प्रदान करते हैं, नियंत्रक समय प्रदान करता है। फोर्सर को स्थानांतरित करने के लिए, ड्राइव को कॉइल में करंट को बिल्कुल सही माइक्रो-सेकंड पर स्विच करना होगा।

रूपान्तरण प्रक्रिया

ड्राइव को मैग्नेट के सापेक्ष फोर्सर की सटीक स्थिति जानने की जरूरत है। हम इसे 'कम्यूटेशन' कहते हैं। अधिकांश उच्च परिशुद्धता प्रणालियाँ एक रैखिक एनकोडर का उपयोग करती हैं - एक डिजिटल शासक जो ड्राइव को बताता है कि मोटर माइक्रोन के भीतर कहाँ है। जैसे ही फोर्सर चलता है, ड्राइव विद्युत चुम्बकीय क्षेत्रों की ध्रुवीयता को बदल देती है ताकि फोर्सर को या तो अगले चुंबक की ओर खींच लिया जाए या उसे पिछले चुंबक से दूर धकेल दिया जाए।

उच्च गति और त्वरण का प्रबंधन

क्योंकि घूमने वाले शाफ्ट या भारी स्क्रू से कोई जड़ता नहीं होती है, एक रैखिक मोटर उन दरों पर तेजी ला सकती है जो एक पारंपरिक बेल्ट को तोड़ सकती हैं। हम अक्सर औद्योगिक इलेक्ट्रॉनिक्स असेंबली में 5G या 10G से अधिक की गति देखते हैं। इसे प्रबंधित करने के लिए, ड्राइव जटिल एल्गोरिदम का उपयोग करती है ताकि यह सुनिश्चित किया जा सके कि हाई स्पीड मूवमेंट के परिणामस्वरूप ओवरशूट न हो। यह गति को सुचारू और पूर्वानुमानित बनाए रखने के लिए शक्ति और ब्रेकिंग को संतुलित करता है।

आयरनकोर और आयरनलेस आर्किटेक्चर की तुलना करना

एक रैखिक मोटर कैसे कार्य करती है यह इसकी आंतरिक संरचना पर बहुत अधिक निर्भर करता है। इंजीनियर भार के वजन और चाल की आवश्यक सुगमता के आधार पर आयरनकोर और आयरनलेस डिज़ाइन के बीच चयन करते हैं।

आयरनकोर लीनियर मोटर: अधिकतम बल आउटपुट

संरचनात्मक डिज़ाइन

आयरनकोर संस्करण तांबे के कॉइल को लोहे के लेमिनेशन (कोर) के एक सेट के चारों ओर लपेटता है। यह लोहा चुंबकीय प्रवाह पर ध्यान केंद्रित करने में मदद करता है, जिससे बहुत मजबूत चुंबकीय 'पुल' बनता है। क्योंकि लोहा चुंबकीय क्षेत्रों के लिए एक महान कंडक्टर है, ये मोटर औद्योगिक भारी उठाने वाले कार्यों, जैसे सीएनसी मशीनिंग या बड़े पैमाने पर सामग्री हैंडलिंग के लिए बिल्कुल सही हैं।

'कॉगिंग' पर काबू पाना

आयरनकोर लीनियर मोटर के साथ मुख्य चुनौती 'कॉगिंग' नामक एक घटना है। चूंकि बिजली बंद होने पर भी आयरन कोर स्वाभाविक रूप से स्थायी चुंबक ट्रैक की ओर आकर्षित होता है, मोटर चलते समय 'नोकदार' महसूस कर सकता है। इसे हल करने के लिए, विशेषज्ञ 'तिरछे' मैग्नेट या उन्नत सॉफ़्टवेयर मुआवजे का उपयोग करते हैं ताकि यह सुनिश्चित हो सके कि गति स्थिर रहे। जब आपको टिकाऊ और उच्च-शक्ति वाले समाधान की आवश्यकता होती है तो वे आपकी पसंदीदा पसंद होते हैं।

आयरनलेस लीनियर मोटर: परम परिशुद्धता और गति

घर्षण रहित प्रदर्शन

आयरनलेस लीनियर मोटर में, कॉइल्स को बिना आयरन कोर के एपॉक्सी रेज़िन में लपेटा जाता है। यह Forcer को बहुत हल्का बनाता है, जिससे अत्यधिक त्वरण की अनुमति मिलती है। क्योंकि इसमें कोई लोहा नहीं है, शून्य कॉगिंग है। गति रेशम की तरह चिकनी है, जो सेमीकंडक्टर स्कैनिंग या मेडिकल इमेजिंग के लिए महत्वपूर्ण है जहां एक छोटा सा कंपन भी विफल हो जाता है।

ताप प्रबंधन

एक ट्रेडऑफ़ गर्मी है। लोहे के कोर के 'हीट सिंक' के रूप में कार्य करने के बिना, तांबे के कॉइल उच्च-ड्यूटी चक्रों के दौरान गर्म हो सकते हैं। हालाँकि, उनका मॉड्यूलर डिज़ाइन अक्सर एकीकृत शीतलन पंख या वायु-शीतलन पथ की अनुमति देता है। यदि आपका लक्ष्य फोर्सर और ट्रैक के बीच किसी भी चुंबकीय आकर्षण के बिना उच्चतम संभव उच्च परिशुद्धता है, तो आयरनलेस मॉडल विजेता है।

स्थायी चुंबक ट्रैक: बल की नींव

'चुंबकीय मार्ग' मोटर का स्थिर भाग है। यह उच्च शक्ति वाली स्थायी चुंबक इकाइयों की एक पंक्ति है जो वैकल्पिक ध्रुवों (उत्तर-दक्षिण-उत्तर-दक्षिण) के साथ व्यवस्थित होती है। इन चुम्बकों की गुणवत्ता सीधे तौर पर तय करती है कि लोड के तहत रैखिक मोटर कैसे काम करेगी।

चुंबक की ताकत और पिच

'पिच' दो आसन्न चुम्बकों के केंद्र के बीच की दूरी है। एक छोटी पिच आमतौर पर उच्च रिज़ॉल्यूशन की अनुमति देती है लेकिन अधिकतम बल को सीमित कर सकती है। अधिकांश औद्योगिक ट्रैक नियोडिमियम (एनडीएफईबी) मैग्नेट का उपयोग करते हैं क्योंकि वे उच्चतम चुंबकीय ऊर्जा घनत्व प्रदान करते हैं। यह सुनिश्चित करता है कि मोटर उच्च गति पर भारी वजन उठाने में सक्षम होने के साथ-साथ कॉम्पैक्ट बनी रहे।

मॉड्यूलर ट्रैक सिस्टम

इस तकनीक का सबसे अच्छा हिस्सा यह है कि यह मॉड्यूलर है। आप दस मीटर या अधिक की यात्रा दूरी बनाने के लिए कई चुंबक ट्रैक को एक साथ बोल्ट कर सकते हैं। चूंकि फ़ोर्सर को किसी स्क्रू से भौतिक रूप से कनेक्ट करने की आवश्यकता नहीं है, इसलिए 'स्ट्रोक' की लंबाई केवल इस बात तक सीमित है कि आप कितने चुंबक ट्रैक स्थापित करना चाहते हैं। यह लचीलापन इसे स्वचालित गोदामों में लंबी दूरी के परिवहन के लिए पसंदीदा बनाता है।

गर्मी अपव्यय और थर्मल स्थिरता

क्योंकि एक रैखिक मोटर तांबे के कॉइल के माध्यम से उच्च धाराओं को पारित करके कार्य करती है, यह गर्मी उत्पन्न करती है। रोटरी मोटर में, शाफ्ट पर एक पंखा आमतौर पर सिस्टम को ठंडा करता है। एक रैखिक प्रणाली में, हमें उच्च परिशुद्धता बनाए रखने के लिए अधिक रचनात्मक होना चाहिए।

तापीय विस्तार चुनौतियाँ

ऊष्मा के कारण पदार्थ फैलते हैं। उच्च परिशुद्धता वाले वातावरण में, केवल कुछ माइक्रोन का विस्तार लेजर या सेंसर के संरेखण को बिगाड़ सकता है। यही कारण है कि कई औद्योगिक लीनियर मोटर सेटअप में थर्मल सेंसर शामिल होते हैं जो सीधे ड्राइव से बात करते हैं। यदि मोटर बहुत अधिक गर्म हो जाती है, तो ड्राइव बिजली कम कर देती है या बाहरी शीतलन प्रणाली चालू कर देती है।

ठंडा करने के तरीके

• एयर कूलिंग: लाइट-ड्यूटी आयरनलेस मोटरों के लिए सर्वोत्तम।

• जल शीतलन: तापमान को स्थिर रखने के लिए भारी मशीनिंग में आयरनकोर मोटर्स के लिए उपयोग किया जाता है।

• निष्क्रिय सिंक: मॉड्यूलर एल्यूमीनियम एक्सट्रूज़न जो कॉइल से गर्मी को दूर खींचते हैं।

थर्मल स्थिरता बनाए रखने से यह सुनिश्चित होता है कि स्थायी चुंबक ट्रैक समय के साथ अपनी चुंबकीय शक्ति नहीं खोता है, जो तब हो सकता है जब चुंबक अत्यधिक गर्मी (उनके क्यूरी तापमान से ऊपर) के संपर्क में आते हैं।

वास्तविक दुनिया के अनुप्रयोग: जहां डायरेक्ट ड्राइव जीतती है

यह समझने से कि एक रैखिक मोटर कैसे कार्य करती है, हमें यह देखने में मदद मिलती है कि यह विशिष्ट क्षेत्रों में पुरानी प्रौद्योगिकियों की जगह क्यों ले रही है। यह केवल तेजी से आगे बढ़ने के बारे में नहीं है; यह दोहराव के स्तर के साथ ऐसा करने के बारे में है जिसे यांत्रिक प्रणालियाँ छू नहीं सकती हैं।

सेमीकंडक्टर और इलेक्ट्रॉनिक्स विनिर्माण

इस क्षेत्र में हर साल घटक छोटे होते जा रहे हैं। चीनी के एक दाने से भी छोटी चिप को चुनने और रखने के लिए, आपको एक उच्च परिशुद्धता रैखिक मोटर की आवश्यकता होती है। आयरनलेस डिज़ाइन यहां एकदम सही है क्योंकि इसकी कॉगिंग की कमी यह सुनिश्चित करती है कि परिवहन के दौरान चिप हिले नहीं।

औद्योगिक मुद्रण और स्कैनिंग

बड़े प्रारूप वाले प्रिंटरों को प्रिंट हेड को विस्तृत गैन्ट्री में ले जाने के लिए एक उच्च गति तेजी से उत्पादन की अनुमति देती है, जबकि एनकोडर फीडबैक यह सुनिश्चित करता है कि स्याही की हर बूंद बिल्कुल सही जगह पर गिरे। बेल्ट के विपरीत, मोटर समय के साथ खिंचती नहीं है, इसलिए प्रिंट की गुणवत्ता पहले दिन से पांच साल तक समान रहती है। मॉड्यूलर रैखिक मोटर की आवश्यकता होती है।

विशेषता	बॉल स्क्रू सिस्टम	रेखीय मोटर
रफ़्तार	मध्यम	उच्च गति
शुद्धता	समय के साथ गिरावट आती है	उच्च परिशुद्धता बनाए रखता है
रखरखाव	बार-बार तेल लगाने की आवश्यकता होती है	लगभग शून्य
प्रतिक्रिया	सामान्य	कोई नहीं (डायरेक्ट ड्राइव)
यात्रा की लंबाई	पेंच शिथिलता द्वारा सीमित	मॉड्यूलर (असीमित)

सिस्टम एकीकरण में मॉड्यूलर लाभ

एक बड़ी मशीन के भीतर एक रैखिक मोटर कैसे काम करती है इसका एक प्रमुख कारक इसकी मॉड्यूलर प्रकृति है। इंजीनियर अपने प्रोजेक्ट की विशिष्ट स्थान और बल आवश्यकताओं को पूरा करने के लिए घटकों को 'मिक्स एंड मैच' कर सकते हैं।

फोर्सर को अनुकूलित करना

आप एक ही स्थायी चुंबक ट्रैक पर एकाधिक फोर्सर्स का उपयोग कर सकते हैं। यह मशीन के दो अलग-अलग हिस्सों को एक ही धुरी पर स्वतंत्र रूप से चलने की अनुमति देता है। पारंपरिक प्रणाली में, आपको रेल के दो अलग सेट और दो अलग बॉल स्क्रू की आवश्यकता होगी, जो आवश्यक स्थान को दोगुना कर देगा। आधुनिक, कॉम्पैक्ट औद्योगिक डिज़ाइनों में यह क्षमता एक बड़ा लाभ है।

चुंबकीय मार्ग की मापनीयता

क्योंकि ट्रैक मॉड्यूलर सेक्शन से बना है, आप एक प्रोटोटाइप के लिए एक छोटे स्ट्रोक से शुरू कर सकते हैं और उत्पादन के लिए तैयार मशीन के लिए इसे आसानी से बढ़ा सकते हैं। इससे डेवलपर्स के लिए जोखिम कम हो जाता है। उन्हें परीक्षण के लिए कोई बड़ा, महंगा पेंच खरीदने की ज़रूरत नहीं है; जब वे तैयार हो जाते हैं तो वे चुम्बकों का एक और मीटर जोड़ देते हैं।

समस्या निवारण और दीर्घायु: क्या देखना है

जबकि एक रैखिक मोटर बहुत कम गतिशील भागों के साथ कार्य करती है, यह अजेय नहीं है। यह सुनिश्चित करने के लिए कि यह आपके कारखाने का उच्च-गुणवत्ता वाला हिस्सा बना रहे, आपको विशिष्ट मुद्दों पर ध्यान देना चाहिए।

संदूषण और संरक्षण

स्थायी चुंबक ट्रैक धातु की छीलन के लिए एक विशाल चुंबक की तरह है। यदि आपकी मशीन स्टील काट रही है, तो वे चिप्स चुंबक की ओर उड़ जाएंगे। अधिकांश औद्योगिक प्रतिष्ठान ट्रैक को साफ़ रखने के लिए धौंकनी या 'टेलिस्कोपिंग' कवर का उपयोग करते हैं। यदि फ़ोर्सर और चुम्बकों के बीच मलबा आ जाता है, तो यह खरोंच या भयावह जाम का कारण बन सकता है।

केबल प्रबंधन

फोर्सर चलता है, जिसका अर्थ है कि पावर और फीडबैक केबल को इसके साथ चलना चाहिए। उच्च गति अनुप्रयोगों में, ये केबल लाखों बार फ़्लेक्स करते हैं। हाई-फ्लेक्स 'ड्रैग चेन' का उपयोग करना आवश्यक है। यदि कोई केबल टूट जाती है, तो लीनियर मोटर तुरंत काम करना बंद कर देती है। हाई-एंड सिस्टम अक्सर वायरलेस या गैर-संपर्क पावर ट्रांसफर का उपयोग करते हैं, लेकिन अधिकांश के लिए, एक टिकाऊ केबल प्रबंधन प्रणाली लंबे जीवनकाल की कुंजी है।

निष्कर्ष

रैखिक मोटर आधुनिक गति नियंत्रण के शिखर का प्रतिनिधित्व करती है। गियर और स्क्रू के यांत्रिक 'शोर' को खत्म करके, यह औद्योगिक मशीनों को उच्च गति और उच्च परिशुद्धता के स्तर के साथ काम करने की अनुमति देता है जिसे एक बार असंभव माना जाता था। चाहे आप अपनी कच्ची शक्ति के लिए आयरनकोर चुनें या ग्लास जैसी चिकनी गति के लिए आयरनलेस, 'अनरोल्ड' मोटर अवधारणा स्वचालन के भविष्य के लिए एक मॉड्यूलर और टिकाऊ समाधान प्रदान करती है। स्थायी चुंबक ट्रैक और इलेक्ट्रोमैग्नेटिक फोर्सर के बीच की बातचीत को समझना वास्तविक दक्षता को अनलॉक करने का रहस्य है।

उपवास

Q1: क्या लीनियर मोटर बॉल स्क्रू से अधिक महंगी है?

प्रारंभ में, हाँ. मैग्नेट और हाई-एंड ड्राइव की लागत अधिक है। हालाँकि, जब आप रखरखाव की कमी, उच्च गति से उच्च थ्रूपुट और दीर्घकालिक उच्च परिशुद्धता को ध्यान में रखते हैं, तो लीनियर मोटर के लिए स्वामित्व की कुल लागत (टीसीओ) अक्सर कम होती है।

Q2: क्या मैं इसे वर्टिकल एप्लिकेशन में उपयोग कर सकता हूं?

हाँ, लेकिन आपको 'प्रतिसंतुलन' या ब्रेक की आवश्यकता है। चूंकि फोर्सर को अपनी जगह पर रखने के लिए कोई घर्षण नहीं है, इसलिए बिजली चले जाने पर यह गिर जाएगा। अधिकांश औद्योगिक ऊर्ध्वाधर चरण इसे संभालने के लिए वायवीय स्प्रिंग या यांत्रिक ब्रेक का उपयोग करते हैं।

Q3: मैं आयरनकोर और आयरनलेस के बीच कैसे चयन करूं?

यदि आपको भारी भार (50 किग्रा से अधिक) उठाने की आवश्यकता है और आप थोड़ी सी जकड़न सहन कर सकते हैं, तो आयरनकोर चुनें। यदि आपको हल्के भार के लिए अत्यधिक त्वरण और पूरी तरह से चिकनी गति की आवश्यकता है, तो आयरनलेस बेहतर विकल्प है।
