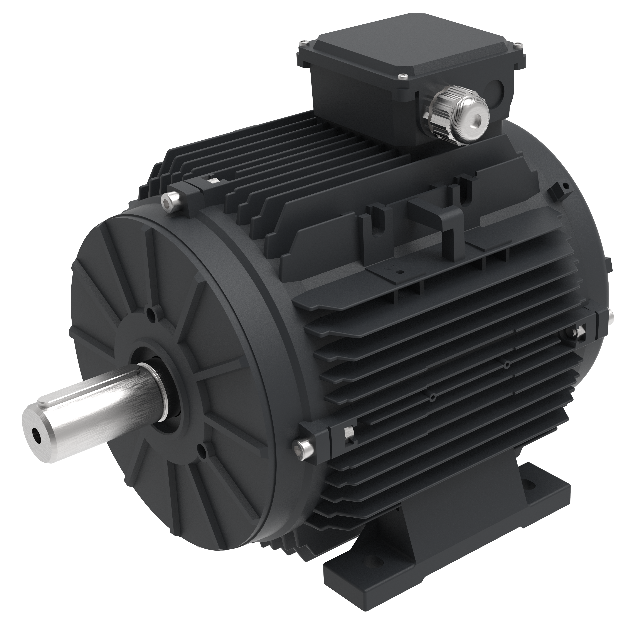

T100 EC मोटर वैरिएबल-स्पीड वेंटिलेशन और द्रव-हैंडलिंग उपकरण के लिए एक IEC 100 फ्रेम EC-प्रकार की स्थायी चुंबक सिंक्रोनस मोटर है। क्योंकि वीएफडी मोटर के बाहर रहता है, इंटीग्रेटर्स अपना पसंदीदा ड्राइव ब्रांड चुन सकते हैं, नियंत्रण कैबिनेट में ड्राइव को केंद्रीकृत कर सकते हैं, और एक ड्राइव से कई टी100 ईसी मोटर चला सकते हैं। मोटर साइड में कम इलेक्ट्रॉनिक घटक होते हैं, जो मांग वाले इंस्टॉलेशन वातावरण के लिए उपयुक्त है। दो इनपुट वेरिएंट उपलब्ध हैं: तीन चरण की शक्ति के बिना साइटों के लिए एकल चरण 200-277 वी, और उच्च आउटपुट के लिए तीन चरण 360-460 वी। IEC 60034-30-1 के अनुसार EC प्लेटफ़ॉर्म IE5+ दक्षता तक पहुंचता है, जिसमें केवल मोटर क्षमता 90-96 प्रतिशत है।
वस्तु | 230 वी एकल-चरण संस्करण | 400 वी तीन-चरण संस्करण |
|---|---|---|
नमूना | T100ECI10F18C2B34S1 | T100ECI12F30C2B34T1 |
रेटेड टॉर्क | 10 एनएम | 11.3 एनएम |
मूल्यांकित शक्ति | 1.88 किलोवाट @ 1800 आरपीएम | 3.79 किलोवाट @ 3200 आरपीएम |
गति सीमा | 600-1800 आरपीएम | 600-3200 आरपीएम |
इनपुट शक्ति | 200-277 वी, 50/60 हर्ट्ज़, एकल-चरण | 360-460 वी, 50/60 हर्ट्ज, तीन चरण |
वर्तमान मूल्यांकित | 12.5 ए @ 1800 आरपीएम | 7.8 ए @ 3200 आरपीएम |
पीक सिस्टम कुल दक्षता | लगभग। 90% (वीएफडी हानियों सहित) | लगभग। 89.5% (वीएफडी हानियों सहित) |
ठंडा करने की विधि | IC416 मजबूर वेंटिलेशन | IC416 मजबूर वेंटिलेशन |
बढ़ते | बी34 निकला हुआ किनारा | बी34 निकला हुआ किनारा |
सुरक्षा रेटिंग | IP55 (IP66 में अपग्रेड करने योग्य) | IP55 (IP66 में अपग्रेड करने योग्य) |
परिवेश का तापमान | -25°C से +40°C | -25°C से +40°C |
T100 EC मोटर एक एकीकृत ड्राइव के बजाय बाहरी VFD का उपयोग करता है। एक सेंट्रल ड्राइव कई T100 EC मोटर्स की आपूर्ति कर सकता है, और इंटीग्रेटर्स चुने हुए ड्राइव ब्रांड और कैबिनेट लेआउट पर मानकीकरण कर सकते हैं। ड्राइव चयन सहायता हमारी प्री-सेल्स तकनीकी टीम के माध्यम से उपलब्ध है।
EC प्लेटफ़ॉर्म जिस पर T100 EC मोटर बनाया गया है, IE5+ दक्षता तक पहुंचता है, केवल मोटर दक्षता 90-96 प्रतिशत के साथ। वीएफडी हानियों सहित मापी गई शिखर प्रणाली की कुल दक्षता, विनिर्देश तालिका में ऑपरेटिंग बिंदुओं पर, एकल-चरण संस्करण के लिए लगभग 90 प्रतिशत और तीन-चरण संस्करण के लिए 89.5 प्रतिशत है।
ईसी प्लेटफॉर्म दो कनेक्शन-आधारित स्पीड बैंड का समर्थन करता है: 100-1800 आरपीएम पर स्टार (वाई) और पूरी श्रृंखला में 300-3600 आरपीएम पर डेल्टा। वितरित वेरिएंट तालिका में लिफाफे के भीतर संचालित होते हैं, एकल चरण इकाई के लिए 600-1800 आरपीएम और तीन चरण इकाई के लिए 600-3200 आरपीएम, कम गति उच्च टोक़ और उच्च गति प्रशंसक कर्तव्यों दोनों को कवर करते हैं।
माउंटिंग आयाम आईईसी 100 फ्रेम मानकों का पालन करते हैं, और 28 मिमी शाफ्ट एक मानक आईईसी कीवे का उपयोग करता है। मौजूदा आईईसी 100 फ्रेम एसी मोटर को एडाप्टर प्लेट के बिना बदला जा सकता है, बशर्ते बाहरी वीएफडी स्थापित हो।
वर्तमान T100 EC मोटर वेरिएंट B34 फ़्लैंज माउंटिंग का उपयोग करते हैं। व्यापक श्रृंखला B3, B30, B14, B5, B34, B35, B14B और B5R को सपोर्ट करती है, और फ़ुट-माउंटेड वेरिएंट हटाने योग्य हैं। ऑर्डर करते समय व्यवस्था की पुष्टि करें।
28 मिमी शाफ्ट एक्सटेंशन में एक मानक IEC कीवे है। प्ररित करनेवाला निकासी और निकला हुआ किनारा फिट की जांच के लिए अनुरोध पर दो-आयामी और तीन-आयामी स्थापना चित्र उपलब्ध हैं।
T100 EC मोटर IC416 मजबूर वेंटिलेशन का उपयोग करती है और इसकी पूरी गति सीमा में स्व-हवादार नहीं होती है। इंस्टॉलरों को सबसे कम परिचालन गति पर मोटर पर वायु प्रवाह को सत्यापित करना चाहिए।
T100 EC मोटर का उपयोग सेंट्रल एयर कंडीशनिंग पंखे, पशुधन वेंटिलेशन, कोल्ड स्टोरेज पंखे, डेटा सेंटर कूलिंग, औद्योगिक पंखे, पानी पंप, धूल हटाने वाले उपकरण और एसी मोटर रेट्रोफिट्स में किया जाता है। एकल-चरण संस्करण तीन-चरण शक्ति के बिना साइटों के लिए उपयुक्त है; तीन-चरण संस्करण उच्च-शक्ति कर्तव्यों के अनुरूप है।
वोल्टेज, गति, शाफ्ट व्यास, माउंटिंग, नियंत्रण विधि, केबल की लंबाई और कनेक्टर को अनुकूलित किया जा सकता है, और औद्योगिक ग्राहकों और उद्यम ग्राहकों को OEM विनिर्माण की पेशकश की जाती है। EC प्लेटफ़ॉर्म 30 किलोवाट तक फैला हुआ है। -25°C से +40°C के बाहर परिवेश के तापमान के लिए, एक अनुकूलित मॉडल उपलब्ध है, और असर ब्रांड निर्दिष्ट किए जा सकते हैं।
नहीं, T100 EC मोटर एक EC-प्रकार PMSM है और इसे बाहरी VFD के साथ जोड़ा जाना चाहिए। एक ड्राइव कई T100 EC मोटरें चला सकती है; ड्राइव साइज़ के लिए हमारी तकनीकी टीम से संपर्क करें।
एकल चरण संस्करण 200-277 वी पर चलता है और 1800 आरपीएम पर 1.88 किलोवाट वितरित करता है, जबकि तीन चरण संस्करण 360-460 वी पर चलता है और 3200 आरपीएम पर 3.79 किलोवाट वितरित करता है। पूर्ण मान विनिर्देश तालिका में दिखाई देते हैं।
हाँ। इसके माउंटिंग आयाम और 28 मिमी कुंजीयुक्त शाफ्ट आईईसी 100 फ्रेम मानकों का पालन करते हैं, इसलिए किसी एडाप्टर प्लेट की आवश्यकता नहीं है। एक बाहरी वीएफडी और संबंधित नियंत्रण वायरिंग को जोड़ा जाना चाहिए।
T100 EC मोटर CE और ETL प्रमाणपत्र रखती है। वारंटी घरेलू ऑर्डर के लिए प्राप्ति से 12 महीने और विदेशी ऑर्डर के लिए शिपमेंट से 18 महीने की है।
