दृश्य:0 लेखक:साइट संपादक समय प्रकाशित करें: २०२६-०६-३० मूल:साइट
रोटरी-टू-लीनियर मैकेनिकल सिस्टम से डायरेक्ट-ड्राइव हार्डवेयर में जाने से स्वचालन क्षमताओं में मौलिक परिवर्तन होता है। यह परिवर्तन इंजीनियरिंग के बोझ को भी सटीक थर्मल और पेलोड मिलान पर बहुत अधिक स्थानांतरित कर देता है। टीमों को अपनी पारंपरिक मोशन डिज़ाइन आदतों पर पूरी तरह से पुनर्विचार करना चाहिए। आधुनिक स्वचालन लगातार सब-माइक्रोन पोजिशनिंग और उत्तरोत्तर उच्च थ्रूपुट की मांग करता है। इन सख्त आवश्यकताओं के कारण, इंजीनियरों को बुनियादी टॉप-स्पीड दावों से परे रैखिक प्रणालियों का मूल्यांकन करना चाहिए।
सरल शिखर मेट्रिक्स का मूल्यांकन अक्सर महत्वपूर्ण एकीकरण चुनौतियों को अस्पष्ट कर देता है। यह मार्गदर्शिका विशिष्ट प्रदर्शन कारकों, कार्यान्वयन वास्तविकताओं और तकनीकी व्यापार-बंदों को पूरी तरह से तोड़ देती है। कठिन कार्यों के लिए सही उपकरण निर्दिष्ट करने के लिए आपको इन चरों को नेविगेट करना होगा। हम आपको दिखाएंगे कि इन प्रणालियों का प्रभावी ढंग से मूल्यांकन कैसे करें। आप सीखेंगे कि इन समाधानों को उच्च जोखिम वाले वातावरण में सफलतापूर्वक कैसे एकीकृत किया जाए।
आप पहले सख्त सफलता मानदंडों को परिभाषित किए बिना किसी गति प्रणाली का उचित चयन नहीं कर सकते। इंजीनियर अक्सर असफल हो जाते हैं क्योंकि वे मूलभूत एप्लिकेशन मैपिंग को छोड़ देते हैं। विक्रेता कैटलॉग की समीक्षा करने से पहले आपको अपने यांत्रिक लक्ष्यों की स्पष्ट समझ की आवश्यकता है। इन मापदंडों को जल्दी परिभाषित करने से बाद में महंगे रीडिज़ाइन को रोका जा सकता है।
आपको अपने प्रोजेक्ट के लिए एक ठोस आधार रेखा स्थापित करनी होगी। एक विरासत प्रणाली को बदलने और एक ग्रीनफील्ड सटीक चरण को डिजाइन करने के बीच स्पष्ट रूप से अंतर करें। मौजूदा बॉल स्क्रू या वायवीय सिलेंडर को अपग्रेड करने से अद्वितीय यांत्रिक बाधाएं आती हैं। आपके पास कठोर स्थान सीमाएँ हैं। संभवतः आपके पास मौजूदा माउंटिंग टेम्प्लेट हैं। ग्रीनफ़ील्ड परियोजनाएँ आपको संरचनात्मक स्वतंत्रता देती हैं। आप उच्च गतिशील भार को संभालने के लिए विशेष रूप से मशीन फ्रेम को डिज़ाइन कर सकते हैं। यह स्वतंत्रता आपको डायरेक्ट-ड्राइव तकनीक का पूरी तरह से लाभ उठाने की सुविधा देती है।
इसके बाद, आपको अपने प्राथमिक सीमित चर की पहचान करनी होगी। प्रत्येक एप्लिकेशन एक विशिष्ट भौतिक सीमा पर दबाव डालता है। इस सीमा की पहचान करने से आपके हार्डवेयर विकल्प तुरंत सीमित हो जाते हैं। निम्नलिखित सामान्य बाधाओं पर विचार करें:
रैखिक मोटरों का चयन करने के लिए इन प्रतिस्पर्धी प्राथमिकताओं को संतुलित करने की आवश्यकता होती है। आप प्रत्येक वेरिएबल के लिए एक साथ अनुकूलन नहीं कर सकते। अपनी मशीन के लिए सबसे महत्वपूर्ण प्रदर्शन मीट्रिक को इंगित करें। इस प्राथमिक लक्ष्य के इर्द-गिर्द अपने संपूर्ण गति चरण को अनुकूलित करें।
पारंपरिक एक्चुएटर्स और डायरेक्ट-ड्राइव सिस्टम के बीच यांत्रिक अंतर को समझना आवश्यक है। पारंपरिक प्रणालियाँ रोटरी गति को रैखिक गति में परिवर्तित करने के लिए यांत्रिक संबंधों पर निर्भर करती हैं। समय के साथ बेल्ट खिंचती हैं। गियर्स प्रतिक्रिया का परिचय देते हैं। बॉल स्क्रू घर्षणात्मक घिसाव से पीड़ित होते हैं। डायरेक्ट-ड्राइव सेटअप इन मध्यवर्ती यांत्रिक घटकों को पूरी तरह से समाप्त कर देता है। मोटर सीधे पेलोड से जुड़ती है। यह सीधा कनेक्शन शून्य यांत्रिक प्रतिक्रिया प्रदान करता है। आप उच्च गतिशील कठोरता प्राप्त करते हैं। आपको दीर्घकालिक यांत्रिक घिसाव में भी उल्लेखनीय रूप से कमी का अनुभव होता है।

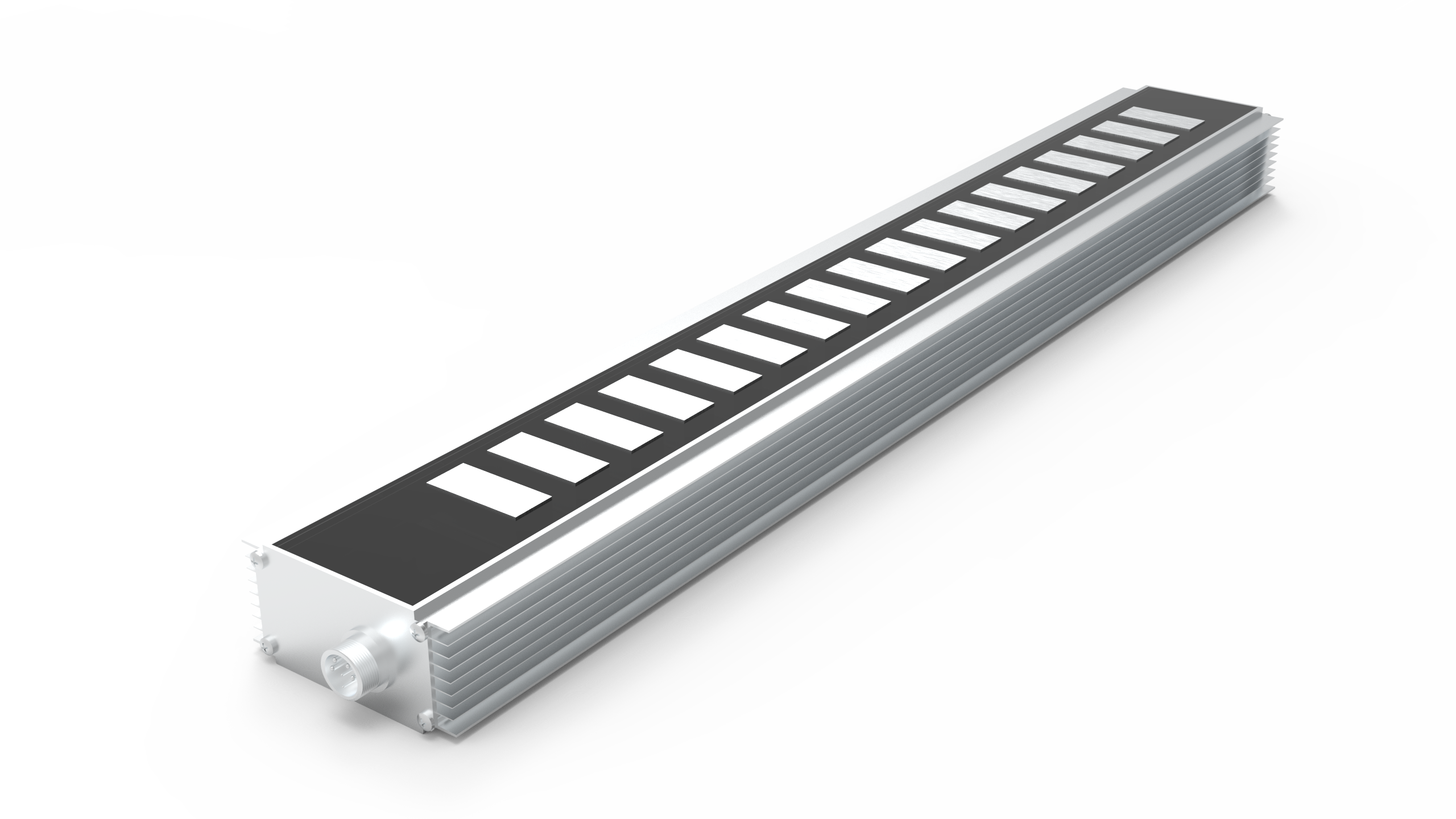

जब आप एक स्थायी चुंबक रैखिक मोटर का मूल्यांकन करते हैं , तो आपको आयरनकोर और आयरनलेस डिज़ाइन के बीच चयन करना होगा। प्रत्येक आर्किटेक्चर अत्यधिक भिन्न परिचालन प्रोफाइल पेश करता है। आयरनकोर डिज़ाइन में स्टील लेमिनेशन के चारों ओर लिपटे कॉइल्स होते हैं। यह संरचना अत्यधिक उच्च निरंतर बल प्रदान करती है। यह उत्कृष्ट ताप अपव्यय भी प्रदान करता है। हालाँकि, लौह कोर कॉगिंग बलों का परिचय देता है। यह कुंडल और चुंबक ट्रैक के बीच बड़े पैमाने पर चुंबकीय आकर्षण भी पैदा करता है। भारी मशीन टूलींग के लिए आयरनकोर डिज़ाइन सबसे अच्छा काम करते हैं।
आयरनलेस, या यू-चैनल, डिज़ाइन अलग तरह से काम करते हैं। निर्माता कॉइल्स को एपॉक्सी रेज़िन में एम्बेड करते हैं। वे इस असेंबली को दो विपरीत चुंबक ट्रैकों के बीच रखते हैं। यह कॉन्फ़िगरेशन कॉगिंग को पूरी तरह से समाप्त कर देता है। यह शून्य चुंबकीय आकर्षण बल उत्पन्न करता है। हल्का द्रव्यमान अति-सुचारू गति की अनुमति देता है। हालाँकि, लौह रहित डिज़ाइन कम बल घनत्व प्रदान करते हैं। वे आयरनकोर इकाइयों की तुलना में खराब तापीय अपव्यय से भी पीड़ित हैं। वे अल्ट्रा-स्मूथ, हाई-स्पीड माइक्रो-पोजिशनिंग कार्यों में उत्कृष्टता प्राप्त करते हैं।
| फ़ीचर | आयरनकोर डिज़ाइन | आयरनलेस (यू-चैनल) डिज़ाइन | पारंपरिक बॉल स्क्रू |
|---|---|---|---|
| सतत बल | बहुत ऊँचा | मध्यम | बहुत ऊँचा |
| कॉगिंग प्रभाव | वर्तमान (मुआवजा आवश्यक है) | शून्य | कोई नहीं |
| चुंबकीय आकर्षण | उच्च नीचे की ओर खिंचाव | शून्य | एन/ए |
| थर्मल अपव्यय | उत्कृष्ट (लौह कोर के माध्यम से) | ख़राब (इपॉक्सी द्वारा इंसुलेटेड कॉइल्स) | अच्छा |
| सर्वोत्तम अनुप्रयोग | भारी पेलोड मशीनिंग | हाई-स्पीड माइक्रो-पोजिशनिंग | उच्च ऊर्ध्वाधर जोर |
आपको सार्वभौमिक रूप से पारंपरिक एक्चुएटर्स को नहीं छोड़ना चाहिए। कभी-कभी, विकल्पों के साथ बने रहना अधिक इंजीनियरिंग समझ में आता है। सर्वो-चालित बॉल स्क्रू जटिल असंतुलन की आवश्यकता के बिना उच्च ऊर्ध्वाधर भार को प्रभावी ढंग से संभालते हैं। यदि आपका एप्लिकेशन ज़ेड-अक्ष पर सख्ती से भारी द्रव्यमान को स्थानांतरित करता है, तो बॉल स्क्रू अक्सर सुरक्षित विफल-सुरक्षित यांत्रिकी प्रदान करते हैं। बजट की कमी भी आपको कम मांग वाले मोशन प्रोफाइल के लिए पारंपरिक एक्चुएटर्स की ओर मजबूर कर सकती है।
मूल्यांकन चरण के दौरान इंजीनियरों को विशिष्ट प्रदर्शन कारकों पर गहराई से गौर करना चाहिए। कच्चे विनिर्देश अक्सर जटिल अनुप्रयोग वास्तविकताओं को छिपाते हैं। विश्वसनीय संचालन सुनिश्चित करने के लिए आपको इन पांच क्षेत्रों की जांच करनी चाहिए।
शुरुआती साइजिंग के दौरान कई इंजीनियर एक आम मार्केटिंग जाल में फंस जाते हैं। वे पूरी तरह से चरम बल रेटिंग के आधार पर हार्डवेयर का चयन करते हैं। यह गलती मशीन की विश्वसनीयता से शीघ्रता से समझौता कर लेती है। पीक बल उस पूर्ण अधिकतम आउटपुट का प्रतिनिधित्व करता है जो कॉइल उत्पन्न कर सकता है। हालाँकि, सिस्टम आमतौर पर इस आउटपुट को केवल एक सेकंड के अंश तक ही बनाए रख सकता है। यदि आप चरम बल पर बहुत लंबे समय तक काम करते हैं, तो थर्मल सीमाएं तेजी से टूट जाती हैं। कॉइल ज़्यादा गरम हो जाएंगी और विफल हो जाएंगी।
आपको जिस वास्तविक मीट्रिक का मूल्यांकन करना चाहिए वह निरंतर बल है। आपको अपने एप्लिकेशन की रूट मीन स्क्वायर (आरएमएस) बल आवश्यकता को सटीक रूप से मैप करना होगा। इस आरएमएस मान की तुलना निरंतर बल रेटिंग से करें। सुनिश्चित करें कि आपका आरएमएस बल निरंतर थर्मल सीमा से नीचे सुरक्षित रूप से रहता है। यह अभ्यास गारंटी देता है कि सिस्टम निरंतर उत्पादन बदलावों के दौरान विश्वसनीय रूप से संचालित होता है।
सिस्टम-स्तरीय निर्भरताएँ वास्तविक मशीन परिशुद्धता को निर्धारित करती हैं। डायरेक्ट-ड्राइव हार्डवेयर स्वाभाविक रूप से सटीक है, लेकिन यह अलगाव में काम नहीं करता है। यह प्रणाली अपने रैखिक एनकोडर जितनी ही सटीक है। यह इसके यांत्रिक बीयरिंगों की कठोरता से भी सीमित है। यदि आपकी गाइड रेल लोड के नीचे झुक जाती है, तो आपकी सटीकता गायब हो जाती है।
स्वचालन की सफलता के लिए रिज़ॉल्यूशन मिलान महत्वपूर्ण है। आपको यह सुनिश्चित करना होगा कि चयनित फीडबैक लूप आपके पेलोड की स्थिति आवश्यकताओं से मेल खाता हो। ऑप्टिकल एनकोडर सेमीकंडक्टर उपकरण के लिए असाधारण नैनोमीटर परिशुद्धता प्रदान करते हैं। चुंबकीय एनकोडर गंदे औद्योगिक वातावरण के लिए मजबूत विश्वसनीयता प्रदान करते हैं। ऐसा फीडबैक तंत्र चुनें जो आपकी पर्यावरण और सटीकता आवश्यकताओं के साथ पूरी तरह से मेल खाता हो।
गतिशील प्रदर्शन थ्रूपुट सीमा को परिभाषित करता है। आपको चलती द्रव्यमान दक्षता का सावधानीपूर्वक मूल्यांकन करना चाहिए। अपने विशिष्ट पेलोड के लिए गतिशील द्रव्यमान (फोर्सर) के अनुपात की गणना करें। कम गतिशील द्रव्यमान काफी अधिक त्वरण दर को सक्षम बनाता है। यह किसी चाल के अंत में बहुत तेजी से निपटान समय भी सुनिश्चित करता है। तेज़ निपटान समय सीधे आपके समग्र चक्र समय को कम कर देता है।
वेग तरंग भी समान ध्यान देने योग्य है। आपको सूक्ष्म उतार-चढ़ाव के बिना निरंतर गति बनाए रखने की क्षमता का आकलन करना चाहिए। ये उतार-चढ़ाव संवेदनशील प्रक्रियाओं को गंभीर रूप से बाधित करते हैं। चिपकने वाले पदार्थों का वितरण, स्कैनिंग वेफर्स या मुद्रण सामग्री के लिए दोषरहित वेग नियंत्रण की आवश्यकता होती है। आयरन रहित डिज़ाइन आम तौर पर सबसे अच्छा प्रदर्शन करते हैं जब वेग तरंग शून्य के करीब रहना चाहिए।
ऊष्मा उत्पादन एक बड़ी कार्यान्वयन चुनौती प्रस्तुत करता है। आपको अपने डिज़ाइन चरण के आरंभ में ही तापीय वास्तविकताओं का सामना करना होगा। रोटरी सिस्टम में, मोटर आमतौर पर पेलोड से बहुत दूर स्थित होती है। संवेदनशील सामग्रियों तक पहुँचने से पहले गर्मी नष्ट हो जाती है। डायरेक्ट-ड्राइव कॉन्फ़िगरेशन में, कॉइल्स अक्सर सीधे पेलोड के निकट बैठते हैं। गर्मी आपके टूलींग में तेजी से स्थानांतरित होती है।
आपको अपने कर्तव्य चक्र के आधार पर विभिन्न शीतलन रणनीतियों का मूल्यांकन करना चाहिए। निष्क्रिय शीतलन पूरी तरह से परिवेश संवहन पर निर्भर करता है। यह कम-ड्यूटी-चक्र संचालन के लिए अच्छा काम करता है। उच्च-थ्रूपुट मशीनें सक्रिय शीतलन की मांग करती हैं। आपको कॉइल्स पर मजबूर हवा की आवश्यकता हो सकती है। कुछ चरम अनुप्रयोगों के लिए तरल शीतलन चैनलों की आवश्यकता होती है जो सीधे फोर्सर ब्लॉक में एकीकृत होते हैं। अपने संरचनात्मक डिज़ाइन को अंतिम रूप देने से पहले अपनी थर्मल रणनीति की योजना बनाएं।
स्थान की कमी कई स्वचालन आर्किटेक्चर को निर्देशित करती है। आपको फॉर्म फैक्टर विकल्पों का कठोरता से मूल्यांकन करना चाहिए। लघुकरण आधुनिक प्रयोगशाला स्वचालन और चिकित्सा उपकरण डिजाइन को संचालित करता है। कॉम्पैक्ट और माइक्रो-लीनियर एक्चुएटर्स आपको जटिल गति को अविश्वसनीय रूप से सीमित स्थानों में पैकेज करने की अनुमति देते हैं।
मॉड्यूलैरिटी आपकी इंजीनियरिंग टाइमलाइन को भी प्रभावित करती है। मूल्यांकन करें कि क्या कोई निर्माता पूरी तरह से एकीकृत चरण प्रदान करता है। ये चरण कॉइल्स, बियरिंग्स और एनकोडर्स को एक पूर्व-संरेखित इकाई में जोड़ते हैं। यह दृष्टिकोण बड़े पैमाने पर इंजीनियरिंग घंटों की बचत करता है। वैकल्पिक रूप से, कच्चे घटकों को खरीदने के लिए कस्टम मशीनिंग और सटीक संरेखण की आवश्यकता होती है। घटकों और एकीकृत चरणों के बीच चयन करने से पहले अपनी आंतरिक इंजीनियरिंग क्षमता का मूल्यांकन करें।
कोर हार्डवेयर को निर्दिष्ट करने से इंजीनियरिंग की आधी पहेली ही हल हो जाती है। छिपे हुए कार्यान्वयन जोखिम अक्सर आशाजनक स्वचालन परियोजनाओं को पटरी से उतार देते हैं। महंगी मशीन विफलताओं को रोकने के लिए आपको इन एकीकरण वास्तविकताओं का अनुमान लगाना चाहिए।
केबल ट्रैक विफलताएँ विफलता का सबसे आम बिंदु दर्शाती हैं। उच्च गति की दोहरावदार गति स्वाभाविक रूप से चलती केबलों पर दबाव डालती है। लगातार लचीलेपन से मानक तार टूट जायेंगे। आपको रेटेड हाई-फ्लेक्स केबल निर्दिष्ट करना होगा। इसके अलावा, आपको केबल ट्रैक को सख्त मोड़ त्रिज्या दिशानिर्देशों का पालन करते हुए डिजाइन करना होगा। एक सख्त मोड़ त्रिज्या केबलों को तेजी से नष्ट कर देती है। प्रारंभिक सीएडी चरण के दौरान केबल लूप के लिए पर्याप्त भौतिक स्थान आवंटित करें।
चुंबकीय आकर्षण बल अत्यधिक संरचनात्मक चुनौतियाँ पैदा करते हैं। यह मुद्दा विशेष रूप से आयरनकोर डिज़ाइनों पर लागू होता है। आपको कॉइल ब्लॉक और चुंबक ट्रैक के बीच अत्यधिक नीचे की ओर खिंचाव का सामना करना पड़ता है। यह अदृश्य शक्ति शक्तिहीन होने पर भी निरंतर कार्य करती रहती है। आपको इस खिंचाव का प्रतिकार करने के लिए महत्वपूर्ण रूप से बड़े आकार के रैखिक गाइड बीयरिंग निर्दिष्ट करने होंगे। इस छिपे हुए भार के तहत मानक बीयरिंग समय से पहले खराब हो जाएंगे।
पर्यावरणीय कमज़ोरियों के लिए सक्रिय शमन की आवश्यकता है। उजागर चुंबकीय ट्रैक लौह मलबे को आकर्षित करते हैं जैसे चुंबक लोहे के बुरादे को आकर्षित करते हैं। धातुकर्म सुविधा में यह मलबा तेजी से जमा होता है। मलबा विनाशकारी बंधन और शॉर्ट्स का कारण बनता है। इन वास्तविकताओं को शीघ्रता से समझें। अपने यांत्रिक डिज़ाइन में सुरक्षात्मक धौंकनी शामिल करें। ट्रैक को ढालने के लिए हार्ड कवर का उपयोग करें। गंभीर रूप से गंदे वातावरण में, यांत्रिकी को पूरी तरह से सील करने के लिए आईपी-रेटेड संलग्न एक्चुएटर्स निर्दिष्ट करें।
अंत में, ट्यूनिंग और नियंत्रक अनुकूलता गतिशील सफलता तय करती है। उच्च-प्रदर्शन डायरेक्ट-ड्राइव यांत्रिकी के लिए उन्नत सर्वो ड्राइव की आवश्यकता होती है। यांत्रिक अवमंदन की कमी का मतलब है कि अनुनाद प्रणाली को आसानी से अस्थिर कर सकता है। आपको उच्च-आवृत्ति नियंत्रण लूप वाली ड्राइव की आवश्यकता है। उन्हें उच्च-रिज़ॉल्यूशन एनकोडर डेटा को तुरंत संसाधित करना होगा। अपनी हार्डवेयर खरीद को अंतिम रूप देने से पहले नियंत्रक संगतता सत्यापित करें।
सैद्धांतिक मूल्यांकन से वास्तविक घटक चयन तक संक्रमण के लिए एक संरचित दृष्टिकोण की आवश्यकता होती है। अपने हार्डवेयर विक्रेताओं को आत्मविश्वास से शॉर्टलिस्ट करने के लिए सख्त तर्क पथ का पालन करें।
एक बार जब आप अपने विकल्पों को सीमित कर लें तो आपको कार्रवाई योग्य अगले कदम उठाने चाहिए। पूरी तरह से मानक डेटाशीट मेट्रिक्स पर भरोसा न करें। शॉर्टलिस्ट किए गए विक्रेताओं से अनुभवजन्य परीक्षण डेटा का अनुरोध करें। तुरंत सीएडी मॉडल मांगें। संरचनात्मक फिट को सत्यापित करने के लिए इन मॉडलों को अपनी असेंबली में आयात करें। खरीद आदेश जारी करने से पहले अपने असर जीवन की गणना को सत्यापित करने के लिए विक्रेता एप्लिकेशन इंजीनियरों का उपयोग करें।
उन्नत गति प्रणालियों को सफलतापूर्वक एकीकृत करने के लिए मेहनती इंजीनियरिंग की आवश्यकता होती है। आपको आकर्षक चरम गति के दावों की तुलना में निरंतर बल मिलान को प्राथमिकता देनी चाहिए। पेलोड क्षति और कॉइल विफलता को रोकने के लिए आपको एक मजबूत थर्मल रणनीति की आवश्यकता है। एनकोडर एकीकरण आपके अंतिम सिस्टम परिशुद्धता को निर्धारित करता है। ये तत्व केवल कच्ची गति विशिष्टताओं से कहीं अधिक मायने रखते हैं।
जब ठीक से निर्दिष्ट किया जाता है, तो डायरेक्ट-ड्राइव तकनीक बुनियादी घटक स्थिति से आगे निकल जाती है। यह आपके स्वचालित सिस्टम का निर्णायक प्रतिस्पर्धात्मक लाभ बन जाता है। सहज गति, शून्य बैकलैश और अनंत यांत्रिक जीवनकाल मशीन के प्रदर्शन को पूरी तरह से बढ़ाते हैं। इन मूल्यांकन चरणों का कठोरता से पालन करें। आप अत्यधिक विश्वसनीय, अगली पीढ़ी के स्वचालन उपकरण बनाएंगे।
ए: आपको पहले त्वरण, स्थिर वेग और मंदी चरणों सहित अपनी सटीक गति प्रोफ़ाइल की गणना करनी होगी। अपना कुल गतिमान द्रव्यमान निर्धारित करें। शिखर और निरंतर बलों की गणना करने के लिए इन मापदंडों का उपयोग करें। अंत में, सुरक्षित संचालन सुनिश्चित करने के लिए मोटर की निरंतर थर्मल सीमा के विरुद्ध अपने आवश्यक आरएमएस बल को मैप करें।
ए: आयरनकोर मॉडल स्टील लेमिनेशन का उपयोग करते हैं, जो उच्च निरंतर बल और उत्कृष्ट शीतलन प्रदान करते हैं, लेकिन वे कॉगिंग और मजबूत चुंबकीय आकर्षण का परिचय देते हैं। आयरन रहित मॉडल कॉइल्स को एपॉक्सी में लपेटते हैं। वे अति-सुचारू गति, शून्य कॉगिंग और कम द्रव्यमान प्रदान करते हैं, लेकिन कम बल और कम तापीय अपव्यय प्रदान करते हैं।
उत्तर: हाँ, उन्हें उन्नत सर्वो ड्राइव की आवश्यकता होती है। चूँकि डायरेक्ट-ड्राइव सिस्टम में यांत्रिक अवमंदन की कमी होती है, इसलिए उनमें प्रतिध्वनि होने का खतरा होता है। ड्राइव में उच्च-बैंडविड्थ कम्यूटेशन लूप की सुविधा होनी चाहिए। स्थिर नियंत्रण बनाए रखने के लिए उन्हें उच्च-रिज़ॉल्यूशन रैखिक एनकोडर से उच्च-आवृत्ति संकेतों को तुरंत संसाधित करना होगा।
ए: डायरेक्ट-ड्राइव सिस्टम लगभग अनंत जीवनकाल प्रदान करते हैं क्योंकि वे गैर-संपर्क चुंबकीय प्रणोदन का उपयोग करते हैं। वे यांत्रिक घिसाव को पूरी तरह खत्म कर देते हैं। सिस्टम का जीवनकाल द्वितीयक घटकों द्वारा सख्ती से निर्धारित होता है, मुख्य रूप से रैखिक गाइड बीयरिंग और चलती केबल प्रबंधन ट्रैक।
