ऑटोमेशन इंजीनियरों को आज एक महत्वपूर्ण बदलाव का सामना करना पड़ रहा है। हम बॉल स्क्रू जैसे पारंपरिक रोटरी-टू-लीनियर एक्चुएटर्स से उन्नत डायरेक्ट-ड्राइव तकनीक की ओर तेजी से बढ़ रहे हैं। यह बदलाव सीधे तौर पर सिकुड़ते चक्र समय और काफी सख्त विनिर्माण सहनशीलता की उद्योग की निरंतर मांग का जवाब देता है। हालाँकि, इस यांत्रिक परिवर्तन का सही होना बहुत मायने रखता है। आपके डायरेक्ट-ड्राइव सिस्टम को अधिक निर्दिष्ट करने से अनावश्यक रूप से पूंजीगत व्यय बढ़ता है और मूल्यवान मशीन फ़ुटप्रिंट बर्बाद हो जाता है। इसके विपरीत, आपके हार्डवेयर को कम निर्दिष्ट करने से विनाशकारी थर्मल विफलताएं होती हैं और गारंटी होती है कि आप अपने थ्रूपुट लक्ष्यों को चूक जाएंगे। यह मार्गदर्शिका चरण-दर-चरण इंजीनियरिंग और व्यवसाय मूल्यांकन रूपरेखा प्रदान करती है। यह आपको एक स्थायी चुंबक रैखिक मोटर का चयन करने में मदद करता है जो आपकी विशिष्ट स्वचालन आवश्यकताओं के साथ पूरी तरह से मेल खाता है। आप सीखेंगे कि गतिशील बल प्रोफाइल को कैसे संतुलित किया जाए, जटिल टोपोलॉजी विकल्पों को कैसे नेविगेट किया जाए और विक्रेता क्षमताओं का प्रभावी ढंग से मूल्यांकन किया जाए।
विस्तृत विद्युतचुंबकीय विशिष्टताओं की जांच करने से पहले, आपको अपनी अंतर्निहित व्यावसायिक समस्या को परिभाषित करना होगा। इंजीनियर अक्सर मुख्य परियोजना लक्ष्यों को स्थापित किए बिना सीधे गणना करने के लिए आगे बढ़ते हैं। आपको सबसे पहले अपने ऑटोमेशन अपग्रेड के पीछे प्राथमिक ड्राइवर की पहचान करनी चाहिए। क्या आप एक उच्च गति वाली पैकेजिंग मशीन डिज़ाइन कर रहे हैं जिसके लिए बड़े पैमाने पर थ्रूपुट की आवश्यकता होती है? क्या आपको सेमीकंडक्टर वेफर निरीक्षण उपकरण के लिए नैनोमीटर-स्तरीय परिशुद्धता की आवश्यकता है? शायद आपकी सुविधा केवल रखरखाव डाउनटाइम को काफी कम करना चाहती है। अपने तकनीकी निर्णयों का मार्गदर्शन करने के लिए इन व्यापक मापदंडों को शीघ्र स्थापित करें।
पुरानी यांत्रिक प्रणालियाँ अक्सर आधुनिक उत्पादन माँगों को पूरा करने में विफल रहती हैं। पारंपरिक सेटअप बेल्ट या बॉल स्क्रू से जुड़े रोटरी मोटर्स पर निर्भर करते हैं। ये तंत्र स्वाभाविक रूप से यांत्रिक प्रतिक्रिया प्रस्तुत करते हैं। तीव्र त्वरण प्रोफाइल के दौरान वे लोच और यांत्रिक वाइंड-अप से पीड़ित होते हैं। बियरिंग, कपलिंग और बेल्ट लाखों चक्रों में लगातार खराब होते रहते हैं। अपनाकर रैखिक मोटरों को , आप इन समस्याग्रस्त यांत्रिक मध्यस्थों को पूरी तरह से समाप्त कर देते हैं। डायरेक्ट-ड्राइव तकनीक पेलोड को सीधे गतिशील चुंबकीय क्षेत्र से जोड़ती है। आप शून्य यांत्रिक प्रतिक्रिया प्राप्त करते हैं और प्राथमिक ड्राइवट्रेन से भौतिक घिसाव वाले घटकों को हटा देते हैं।
CAD मॉडल का मसौदा तैयार करने से पहले आपको कठोर सिस्टम-स्तरीय बाधाएँ स्थापित करनी होंगी। अपनी उपलब्ध Z-ऊंचाई सीमाओं का सावधानीपूर्वक मानचित्रण करें। डायरेक्ट-ड्राइव घटकों को अक्सर स्लिम बॉल स्क्रू की तुलना में भिन्न स्थानिक मात्रा की आवश्यकता होती है। बड़े पैमाने पर स्थानांतरण प्रतिबंध भी आपकी डिज़ाइन सीमाएँ निर्धारित करते हैं। भारी पेलोड सिस्टम की प्राकृतिक आवृत्ति को कम कर देते हैं और ड्राइव ट्यूनिंग को अत्यधिक जटिल बना देते हैं। इसके अलावा, अपने पर्यावरणीय खतरों का मूल्यांकन करें। क्लीनरूम एप्लिकेशन सख्त कण उत्पादन सीमा की मांग करते हैं। भारी मशीनिंग वातावरण घटकों को शीतलक और प्रवाहकीय धूल के संपर्क में लाता है, जिससे मजबूत सीलिंग रणनीतियों की आवश्यकता होती है।
सटीक आकार लंबी अवधि की मशीन की विश्वसनीयता तय करता है। आपको सतत बल (एफसी) और पीक फोर्स (एफपी) के बीच के बड़े अंतर को समझना चाहिए। सबसे महत्वपूर्ण आकार देने के चरण में आपकी सटीक गति प्रोफ़ाइल की गणना करना शामिल है। आपको त्वरण चरण, निरंतर वेग चरण, मंदी चरण और ठहराव समय को मैप करने की आवश्यकता है। यह गणितीय मानचित्र आपको रूट मीन स्क्वायर (आरएमएस) निरंतर बल निर्धारित करने की अनुमति देता है। आरएमएस गणना गारंटी देती है कि मोटर अपनी अधिकतम तापीय सीमा को पार किए बिना निरंतर, दोहराए जाने वाले संचालन को बनाए रख सकती है।
कई कनिष्ठ अभियंता विनिर्देशन के दौरान गंभीर त्रुटि करते हैं। वे अपने एप्लिकेशन को आकार देने के लिए पूरी तरह से पीक फोर्स मेट्रिक्स पर भरोसा करते हैं। पीक फोर्स अधिकतम विद्युत प्रवाह का प्रतिनिधित्व करता है जिसे कॉइल तेजी से थर्मल विनाश होने से पहले संभाल सकते हैं। मोटर इस विशाल आउटपुट को केवल एक सेकंड के कुछ अंश तक ही बनाए रख सकती है। निरंतर गति प्रोफाइल के लिए चरम रेटिंग पर भरोसा करना तेजी से थर्मल दोष और भयावह हार्डवेयर विफलता की गारंटी देता है।
उच्च गति स्थिति के लिए वेग, त्वरण और कर्तव्य चक्र पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है। गतिशील प्रतिक्रिया को अनुकूलित करने के लिए, आपको सक्रिय रूप से प्राथमिक भाग के द्रव्यमान को कम करना चाहिए, जिसे फोर्सर के रूप में जाना जाता है। एक हल्का गतिमान द्रव्यमान आवश्यक त्वरण बल को नाटकीय रूप से कम कर देता है। यह कमी समग्र ताप उत्पादन को कम करती है और तीव्र गति के अंत में निपटान समय में सुधार करती है।
परिशुद्धता क्षमताएं पूरी तरह से आपके चयनित फीडबैक लूप पर निर्भर करती हैं। डायरेक्ट-ड्राइव सिस्टम खुद को आँख मूँद कर स्थापित नहीं कर सकता। यह बिल्कुल रैखिक एनकोडर पर निर्भर करता है। रिज़ॉल्यूशन आवश्यकताएँ आपके एनकोडर चयन को सख्ती से निर्धारित करती हैं। ऑप्टिकल एनकोडर नैनोमीटर-स्तरीय रिज़ॉल्यूशन प्रदान करते हैं, जो उन्हें मेट्रोलॉजी सिस्टम के लिए आदर्श बनाते हैं। हालाँकि, वे परिवेशी धूल और मशीन कंपन के प्रति अत्यधिक संवेदनशील रहते हैं। चुंबकीय एनकोडर कठोर वातावरण के लिए अत्यधिक स्थायित्व प्रदान करते हैं, हालांकि वे आम तौर पर माइक्रोमीटर-स्तरीय रिज़ॉल्यूशन प्रदान करते हैं।
उपयुक्त इलेक्ट्रोमैग्नेटिक टोपोलॉजी का चयन आपके बेसलाइन मशीन के प्रदर्शन को निर्धारित करता है। यह विकल्प मूल रूप से कॉगिंग टॉर्क की गंभीरता, निरंतर बल क्षमता और थर्मल प्रबंधन रणनीतियों को निर्धारित करता है। आप अनिवार्य रूप से दो प्रमुख वास्तुशिल्प शैलियों के बीच चयन करते हैं।

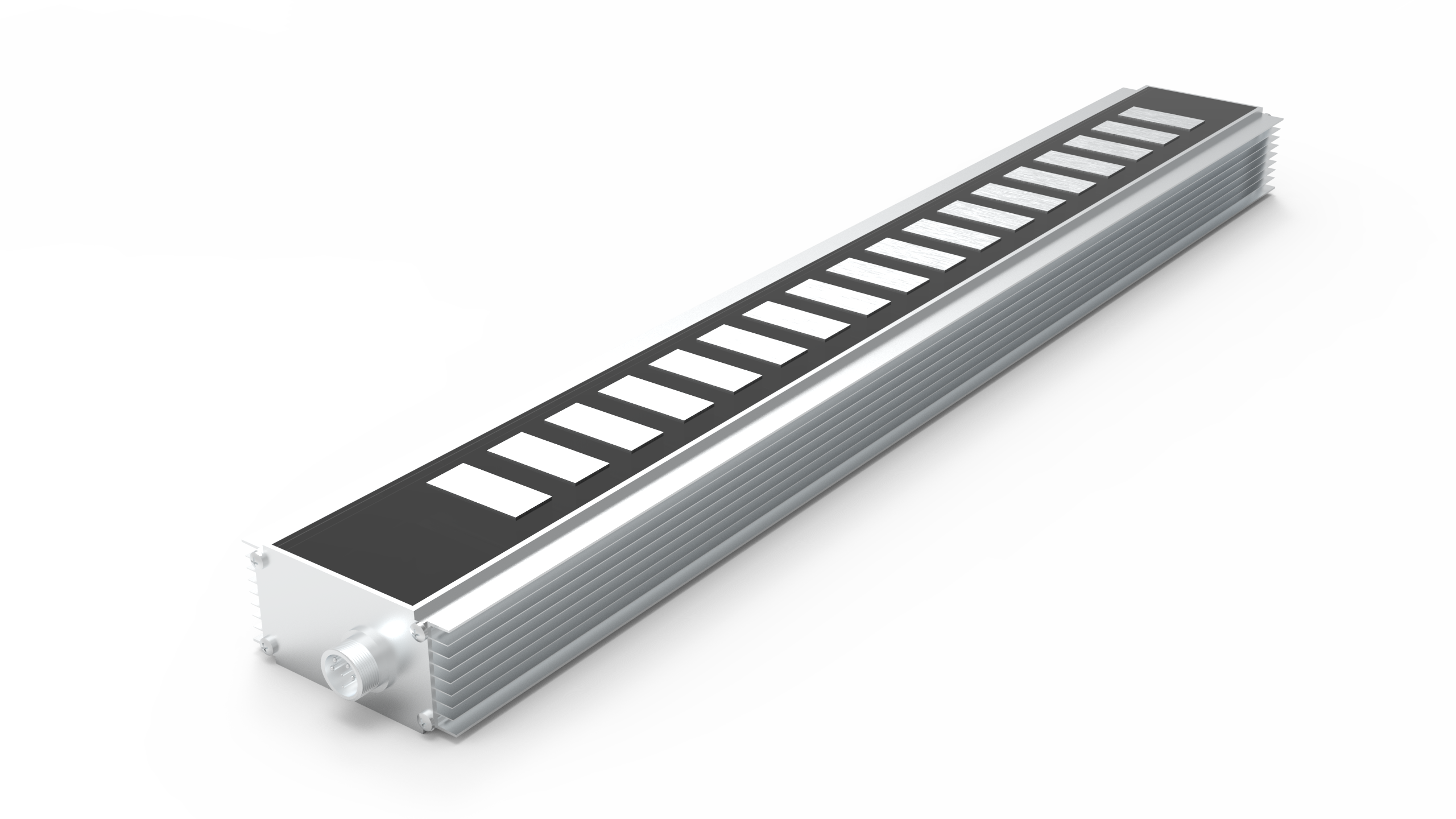

ये मोटरें लेमिनेटेड सिलिकॉन स्टील कोर के चारों ओर सीधे लपेटे गए तांबे के कॉइल का उपयोग करती हैं। संपूर्ण प्राथमिक असेंबली एकल, सपाट स्थायी चुंबक ट्रैक के साथ इंटरैक्ट करती है।
इन डिज़ाइनों में एपॉक्सी-पॉटेड कॉइल्स यू-आकार में व्यवस्थित दो स्थायी चुंबक ट्रैकों के बीच निलंबित होकर चलती हैं। प्राथमिक मूवर में बिल्कुल भी लोहा नहीं होता है।
प्रदर्शन तुलना
| फ़ीचर | आयरनकोर टोपोलॉजी | आयरनलेस टोपोलॉजी |
|---|---|---|
| बल घनत्व | बहुत ऊँचा | मध्यम |
| कॉगिंग टॉर्क | वर्तमान (मुआवजा आवश्यक है) | शून्य (स्वाभाविक रूप से चिकनी) |
| आकर्षक बल | बहुत ऊंचा (मजबूत बीयरिंग की आवश्यकता है) | शून्य |
| थर्मल अपव्यय | उत्कृष्ट (लोहा हीट सिंक के रूप में कार्य करता है) | ख़राब (एपॉक्सी में फंसी गर्मी) |
| चलती मास | भारी | रोशनी |
डायरेक्ट-ड्राइव हार्डवेयर को लागू करने से फ़ैक्टरी स्तर पर अद्वितीय भौतिक चुनौतियाँ पेश आती हैं। थर्मल गिरावट सबसे गंभीर परिचालन जोखिम के रूप में सामने आती है। उच्च-प्रदर्शन डायरेक्ट-ड्राइव सिस्टम नियोडिमियम मैग्नेट पर बहुत अधिक निर्भर करते हैं। ये दुर्लभ-पृथ्वी चुम्बक ऊंचे तापमान के प्रति अत्यधिक संवेदनशील रहते हैं। चुम्बकों को उनकी सुरक्षित संचालन सीमा से आगे धकेलने से अपरिवर्तनीय विचुम्बकत्व होता है। आपको डिज़ाइन चरण के आरंभ में ही सटीक शीतलन रणनीतियों को क्रियान्वित करना होगा। कम-ड्यूटी संचालन के लिए प्राकृतिक संवहन पर्याप्त है। बलपूर्वक वायु शीतलन निरंतर बल सीमाओं को और आगे धकेलता है। लिक्विड कूलिंग सर्किट निरंतर आउटपुट को अधिकतम करते हैं, लेकिन वे सिस्टम फ़ुटप्रिंट और प्लंबिंग जटिलता को काफी हद तक बढ़ा देते हैं।
मशीन कमीशनिंग के दौरान सर्वो ट्यूनिंग एक और कठोर वास्तविकता प्रस्तुत करती है। मानक रोटरी सिस्टम लोड जड़ता बेमेल को छिपाने के लिए गियरबॉक्स का उपयोग करते हैं। डायरेक्ट-ड्राइव सिस्टम में इस यांत्रिक कमी का अभाव है। मोटर भार जड़ता के प्रत्येक औंस को सीधे महसूस करती है। सर्वो ड्राइव को इन आक्रामक बेमेलों को तुरंत प्रबंधित करना होगा। ट्यूनिंग के लिए नॉच फ़िल्टर इंजेक्ट करने और जटिल बोड प्लॉट प्रबंधित करने की आवश्यकता होती है। आपको यह सत्यापित करना होगा कि आपके सर्वो ड्राइव में इन कच्चे, अपरिवर्तित भार को संभालने के लिए प्रोसेसिंग बैंडविड्थ है।
केबल प्रबंधन को नजरअंदाज न करें. हाई-फ्लेक्स केबल ट्रैक अक्सर हाई-स्पीड अनुप्रयोगों में पहली विनाशकारी विफलता बिंदु का प्रतिनिधित्व करते हैं। इंजीनियर अक्सर पाँच मीटर प्रति सेकंड की गति से चलने वाले केबलों पर लागू होने वाले भौतिक तनाव को कम आंकते हैं। आपको केबल निर्माताओं द्वारा प्रदान किए गए न्यूनतम मोड़ त्रिज्या विनिर्देशों का सख्ती से पालन करना होगा। इसके अतिरिक्त, गतिशील केबलों का द्रव्यमान आपके गतिशील त्वरण गणना में कारक होना चाहिए।
सुरक्षा और अनुपालन पर सख्त ध्यान देने की आवश्यकता है। अचानक बिजली चले जाने पर, मोटर सभी विद्युतचुंबकीय धारण बल खो देता है। ऊर्ध्वाधर अनुप्रयोगों के लिए तत्काल गिरावट की रोकथाम की आवश्यकता होती है। आपको वायवीय काउंटरबैलेंस सिलेंडर या सक्रिय चुंबकीय स्प्रिंग्स स्थापित करना होगा। पेलोड को सुरक्षित करने के लिए हमेशा असफल-सुरक्षित यांत्रिक ब्रेक को एकीकृत करें। सत्यापित करें कि वैश्विक अनुपालन सुनिश्चित करने के लिए सभी घटकों के पास आवश्यक CE, UL और RoHS प्रमाणपत्र हैं।
डायरेक्ट-ड्राइव तकनीक खरीदने के लिए छिपी हुई एकीकरण बाधाओं का मूल्यांकन करने की आवश्यकता होती है। आपको कच्चे घटकों की सोर्सिंग या पूरी तरह से एकीकृत चरण खरीदने के बीच एक बुनियादी विकल्प का सामना करना पड़ता है। एक कस्टम स्टेज को डिजाइन करने में एल्यूमीनियम एक्सट्रूज़न, लीनियर रेल, ऑप्टिकल एनकोडर और मोटर कॉइल को अलग से खरीदना शामिल है। यह मार्ग सैकड़ों मैकेनिकल इंजीनियरिंग घंटों की मांग करता है। पूर्व-इकट्ठे रैखिक चरण को खरीदने से संरेखण और एकीकरण का बोझ वापस निर्माता पर आ जाता है। यह नाटकीय रूप से आपके इंजीनियरिंग ओवरहेड और समय-से-बाज़ार को कम कर देता है।
विक्रेता के इंजीनियरिंग सॉफ़्टवेयर का कठोरता से मूल्यांकन करें। एक प्रतिष्ठित निर्माता अनुभवजन्य, मालिकाना आकार देने वाला सॉफ़्टवेयर प्रदान करता है। इस सॉफ़्टवेयर को आपके आयातित मोशन प्रोफ़ाइल के आधार पर थर्मल व्यवहार को गतिशील रूप से अनुकरण करना चाहिए। इसे थर्मल समय स्थिरांक को सटीक रूप से मॉडल करना होगा। गतिशील थर्मल साइज़िंग के लिए स्थिर पीडीएफ डेटाशीट पर भरोसा करने से अक्सर सिस्टम विफलता हो जाती है।
संभावित साझेदारों का मूल्यांकन करने के लिए संरचित शॉर्टलिस्टिंग तर्क का उपयोग करें:
व्यावहारिक अगले चरण के रूप में, अपने निश्चित गति मापदंडों को इकट्ठा करें। अपने अधिकतम पेलोड द्रव्यमान, सटीक स्ट्रोक लंबाई और आक्रामक चाल समय का दस्तावेजीकरण करें। औपचारिक प्रमाण-अवधारणा चर्चा शुरू करने के लिए इस सख्त डेटा सेट को अपने शॉर्टलिस्ट किए गए विक्रेताओं के पास लाएँ।
सही डायरेक्ट-ड्राइव एक्चुएटर का चयन सख्त इंजीनियरिंग संतुलन में एक अभ्यास है। आपको नैनोमीटर परिशुद्धता और अपरिहार्य तापीय बाधाओं के विरुद्ध कच्चे बल घनत्व को सावधानीपूर्वक तौलना चाहिए। सफल गोद लेने के लिए मोटर, सर्वो ड्राइव, एनकोडर और मैकेनिकल गाइड को एकल, अन्योन्याश्रित पारिस्थितिकी तंत्र के रूप में मानने की आवश्यकता होती है। डिज़ाइन चरण के दौरान इन घटकों को अलग करना सिस्टम अस्थिरता और विफलता को आमंत्रित करता है।
अपने प्रोजेक्ट मापदंडों को सुरक्षित करने के लिए आज ही कार्रवाई करें। अपनी लोड आवश्यकताओं को व्यवस्थित करने के लिए एक व्यापक आकार वाली चेकलिस्ट डाउनलोड करें। अपनी सटीक गति प्रोफ़ाइल को सटीक रूप से मॉडल करने के लिए विक्रेता के स्वामित्व वाले ऑनलाइन मोटर चयन उपकरण का उपयोग करें। अपने इष्टतम डायरेक्ट-ड्राइव समाधान की अवधारणा शुरू करने के लिए अपने चक्र समय डेटा के साथ तुरंत एक विशेष एप्लिकेशन इंजीनियर से संपर्क करें।
ए: उच्च परिशुद्धता स्वचालन में उपयोग की जाने वाली अधिकांश आधुनिक डायरेक्ट-ड्राइव रैखिक मोटरें वास्तव में सिंक्रोनस एसी स्थायी चुंबक मोटरें हैं। शब्दावली अक्सर ओवरलैप होती है। "रैखिक मोटर" सपाट, अनियंत्रित भौतिक संरचना का वर्णन करती है। "स्थायी चुंबक" द्वितीयक ट्रैक प्रकार निर्दिष्ट करता है। वे प्राथमिक कॉइल को इलेक्ट्रॉनिक रूप से कम्यूटेट करने के लिए सर्वो ड्राइव द्वारा प्रदान की गई प्रत्यावर्ती धारा (एसी) पर चलते हैं।
ए: आप हार्डवेयर और सॉफ्टवेयर दोनों के माध्यम से कॉगिंग टॉर्क को संबोधित कर सकते हैं। हार्डवेयर समाधानों में चुंबकीय संक्रमण को सुचारू करने के लिए द्वितीयक ट्रैक पर चुंबकों को तिरछा करना शामिल है। सॉफ़्टवेयर समाधान उन्नत सर्वो ड्राइव एल्गोरिदम का उपयोग करते हैं। ये आधुनिक ड्राइव विशिष्ट बल तरंग को मैप करते हैं और कॉगिंग प्रभाव को गतिशील रूप से रद्द करने के लिए पूर्वानुमानित काउंटर-धाराओं को इंजेक्ट करते हैं।
उत्तर: हाँ, लेकिन उन्हें महत्वपूर्ण सुरक्षा विचारों की आवश्यकता होती है। क्योंकि इन मोटरों में यांत्रिक घर्षण की कमी होती है, बिजली खोने का मतलब है कि पेलोड तुरंत गिर जाएगा। आपको गुरुत्वाकर्षण को संतुलित करने के लिए वायवीय या चुंबकीय असंतुलन प्रणालियों को एकीकृत करना होगा। इसके अतिरिक्त, अप्रत्याशित बिजली हानि या आपातकालीन स्टॉप के दौरान पेलोड को सुरक्षित करने के लिए असफल-सुरक्षित यांत्रिक ब्रेक स्थापित करें।
उत्तर: ज़्यादा गरम करने से स्थायी चुम्बकों का अपरिवर्तनीय विचुम्बकीकरण हो जाता है। एक बार विचुंबकीय हो जाने पर, मोटर निर्दिष्ट बल उत्पन्न करने की क्षमता खो देता है, जिससे हार्डवेयर स्थायी रूप से बर्बाद हो जाता है। इसे रोकने के लिए, हमेशा थर्मिस्टर्स या पीटीसी सेंसर को सीधे कॉइल असेंबली में एकीकृत करें। ये सेंसर थर्मल सीमा का उल्लंघन होने से पहले बिजली काटकर महत्वपूर्ण ड्राइव-स्तरीय सुरक्षा प्रदान करते हैं।
