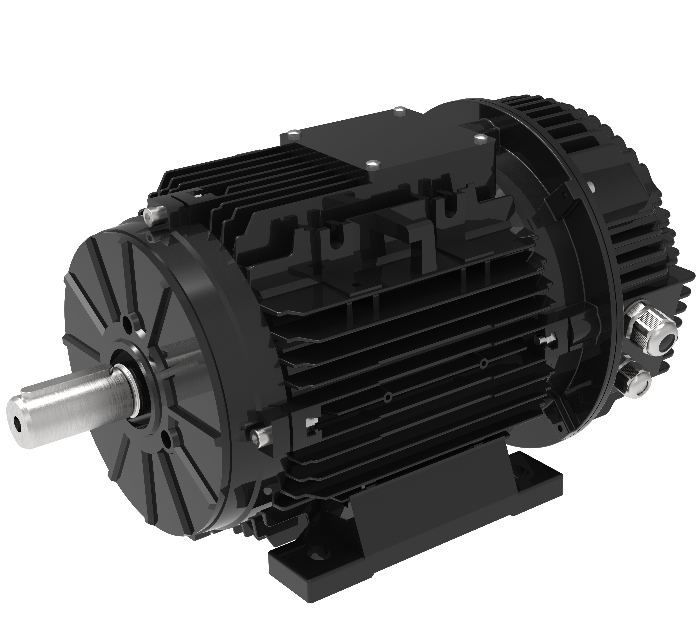

मोटर के अंदर रखी गई ड्राइव के साथ, T100ECI एकीकृत VFD मोटर को किसी बाहरी VFD, ड्राइव कैबिनेट, या परिरक्षित केबल की आवश्यकता नहीं होती है: एक केबल सेट बिजली और नियंत्रण को जोड़ता है, पैनल स्थान को काटता है और कमीशनिंग चरणों को पूरा करता है। इनर-रोटर पीएमएसएम डिज़ाइन नियोडिमियम आयरन बोरॉन या फेराइट मैग्नेट, 600-3000 आरपीएम पर निरंतर-टोक़ विनियमन और आईईसी 60034-30-1 के तहत ईयू आईई5 दक्षता प्रदान करता है, जो चीन क्लास 1 के बराबर है। ईसीआई प्लेटफॉर्म 5 किलोवाट तक पहुंचता है।
वस्तु | कीमत |
|---|---|
पावर रेंज | 0.63-3.58 किलोवाट (आईईसी 100 फ्रेम) |
रेटेड टॉर्क (प्रतिनिधि संस्करण) | 10 एनएम |
रेटेड पावर (प्रतिनिधि संस्करण) | 3.14 किलोवाट @ 3000 आरपीएम |
इनपुट शक्ति | 360-460 वी, 50/60 हर्ट्ज, तीन चरण |
गति सीमा | 600-3000 आरपीएम |
क्षमता | 3000 आरपीएम पर 91.9% तक (वीएफडी हानियों सहित सिस्टम की कुल दक्षता) |
ऊर्जा दक्षता वर्ग | आईई5 (आईईसी 60034-30-1) |
सुरक्षा रेटिंग | आईपी55-आईपी66 |
नियंत्रण मोड | मोडबस आरएस485, 0-10 वी, पीडब्लूएम |
सुरक्षा कार्य | ओवरकरंट, रोटर रुकावट, चरण हानि, आईपीएम अधिक तापमान, रिवर्स विंड स्टार्टअप |
परिवेश का तापमान | -25°C से +40°C |
बढ़ते | बी3, बी14, बी5; हटाने योग्य पैर; सभी IEC मानक माउंटिंग प्रकार समर्थित हैं |
दस्ता विस्तार | व्यास 28 मिमी, शाफ्ट की लंबाई 60 मिमी |
प्रमाणीकरण/वारंटी | सीई/ईटीएल; 12 महीने घरेलू (विदेश में 18 महीने) |
T100ECI एकीकृत VFD मोटर बाहरी ड्राइव, कैबिनेट, परिरक्षित केबल और अलग वायरिंग को हटा देती है; यह केबल कनेक्शन के बाद चलता है, मल्टी-फैन परियोजनाओं पर ड्राइव-पैनल लागत और वायरिंग पॉइंट को कम करता है।
3000 आरपीएम पर टी100ईसीआई ईसीआई मोटर मापी गई प्रणाली की कुल दक्षता 91.9% तक पहुंच जाती है, जिसमें वीएफडी हानियां भी शामिल हैं - पूर्ण मोटर-एंड-ड्राइव प्रदर्शन, न कि केवल मोटर का आंकड़ा। इसे IEC 60034-30-1 के तहत IE5 वर्गीकृत किया गया है और, निर्माता तुलना में, समकक्ष पंखे और पंप कर्तव्यों में IE2/IE3 AC मोटर्स की तुलना में 15-20% कम ऊर्जा का उपयोग करता है।
T100ECI एकीकृत ड्राइव मोटर EC प्रशंसक नियंत्रकों और भवन प्रबंधन प्रणालियों के लिए 0-10 V, PWM और Modbus RS485 स्वीकार करता है; पशुधन घरों या डेटा केंद्रों में समूह नियंत्रण के लिए एक RS485 बस पर कई T100ECI एकीकृत VFD मोटर्स कैस्केड हैं।
पांच कार्य T100ECI ECI मोटर की सुरक्षा करते हैं: ओवरकरंट, रोटर ब्लॉकेज, फेज़ लॉस, IPM ओवर-तापमान, और रिवर्स विंड स्टार्टअप। ब्रशलेस डिज़ाइन में कोई पहनने योग्य कम्यूटेटर भाग नहीं है, और मजबूर वेंटिलेशन के साथ एस 1 ड्यूटी निर्बाध संचालन का समर्थन करती है।
T100ECI एकीकृत VFD मोटर हटाने योग्य पैरों के साथ B3 फ़ुट, B14 फ़ेस, या B5 फ़्लैंज माउंटिंग प्रदान करता है। टी सीरीज़ सभी IEC माउंटिंग प्रकारों (B3, B30, B14, B5, B34, B35, B14B, B5R) का समर्थन करती है, और IEC 100 आयाम एडाप्टर प्लेट के बिना इन-प्लेस AC मोटर प्रतिस्थापन की अनुमति देते हैं।

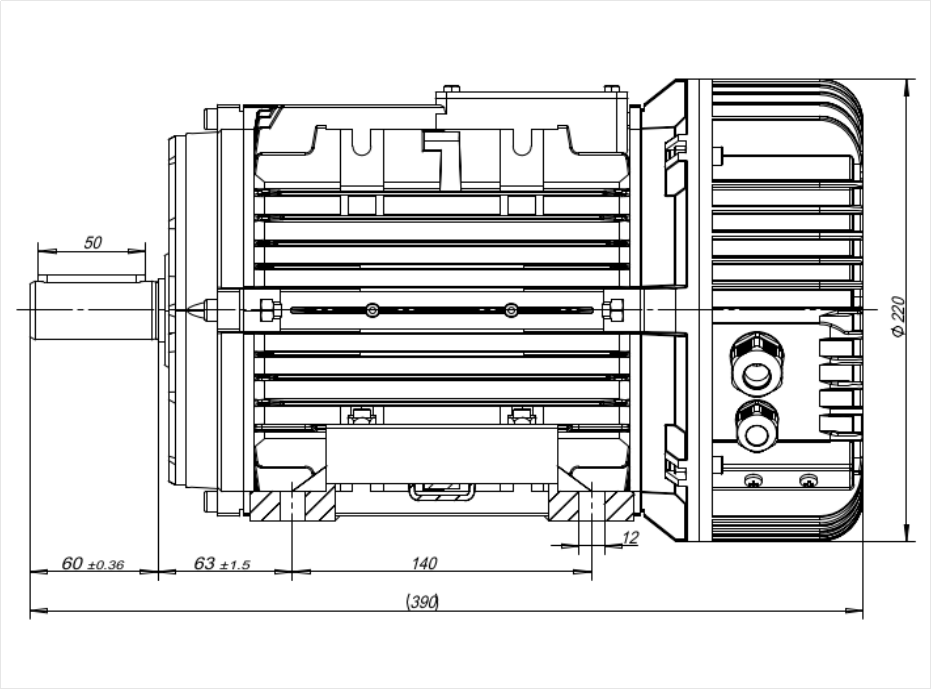

आईईसी कीवे के साथ शाफ्ट एक्सटेंशन 28 मिमी व्यास और 60 मिमी लंबा है; चित्र में 50 मिमी कुंजी लंबाई, लगभग 390 मिमी कुल लंबाई और Ø220 मिमी पिछला व्यास बताया गया है।
आयाम | कीमत |
|---|---|
कुंजी लंबाई (ऊपरी शाफ्ट कॉलआउट) | 50 मिमी |
शाफ्ट विस्तार की लंबाई | 60 ±0.36 मिमी |
अग्र भाग | 63 ±1.5 मिमी |
माउंटिंग डेटम लाइनों के बीच केंद्र अनुभाग | 140 मिमी |
पिछला भाग | 12 मिमी |
कुल लंबाई (संदर्भ आयाम) | (390) मिमी |
पिछला बाहरी व्यास | Ø220 मिमी |
मान मिलीमीटर में हैं; ब्रैकेटेड आंकड़े संदर्भ आयाम हैं। कृपया स्थापना से पहले प्रमाणित 2डी/3डी ड्राइंग को सत्यापित करें।
प्रत्येक T100ECI एकीकृत ड्राइव मोटर में 1.5 मीटर पावर और 1.5 मीटर नियंत्रण केबल, IP55 सुरक्षा (IP66 में अपग्रेड करने योग्य), और -25°C से +40°C ऑपरेशन शामिल है; अनुरोध पर अनुकूलित मॉडल और 2डी/3डी चित्र उपलब्ध हैं।
T100ECI एकीकृत VFD मोटर निरंतर पंखे और पंप लोड के लिए बनाई गई है: पशुधन वेंटिलेशन पंखे, इनडोर और आउटडोर सेंट्रल एयर कंडीशनिंग पंखे, कैबिनेट कूलिंग, कोल्ड स्टोरेज पंखे, डेटा सेंटर कूलिंग, औद्योगिक पंखे, पानी पंप, धूल हटाने वाले उपकरण, और एसी मोटर ऊर्जा-बचत रेट्रोफिट।
वोल्टेज, गति, शाफ्ट व्यास, माउंटिंग, नियंत्रण मोड, केबल की लंबाई, कनेक्टर और असर ब्रांड T100ECI ECI मोटर पर अनुकूलन योग्य हैं, और उपकरण ब्रांडों के लिए OEM विनिर्माण मानक है। औद्योगिक ग्राहक हमारी प्री-सेल्स टीम को ड्यूटी-पॉइंट डेटा भेज सकते हैं; अनुकूलित T100ECI एकीकृत VFD मोटरें -25°C से +40°C के बाहर परिवेश को कवर करती हैं।
नहीं, T100ECI ECI मोटर आवास के अंदर ड्राइव को एकीकृत करती है; केवल बिजली और नियंत्रण केबल ही मोटर से जुड़ते हैं, बिना किसी बाहरी ड्राइव या संरक्षित केबल के।
प्रतिनिधि आईईसी 100 फ्रेम संस्करण 360-460 वी, 50/60 हर्ट्ज, तीन-चरण इनपुट पर चलता है, 0.63-3.58 किलोवाट को कवर करता है, और 600-3000 आरपीएम से अधिक को नियंत्रित करता है; अन्य वोल्टेज अनुकूलन योग्य हैं।
हाँ। T100ECI इंटीग्रेटेड ड्राइव मोटर 0-10 V, PWM और Modbus RS485 को सपोर्ट करता है, और कई T100ECI ECI मोटर एक बिल्डिंग मैनेजमेंट सिस्टम या फैन कंट्रोलर के माध्यम से एक RS485 बस पर कैस्केड होते हैं।
T100ECI एकीकृत VFD मोटर CE और ETL प्रमाणीकरण प्रदान करती है: घरेलू स्तर पर प्राप्ति से 12 महीने और यूरोप, उत्तरी अमेरिका, दक्षिण अमेरिका और ऑस्ट्रेलिया में विदेशी ऑर्डर के लिए शिपमेंट से 18 महीने।
