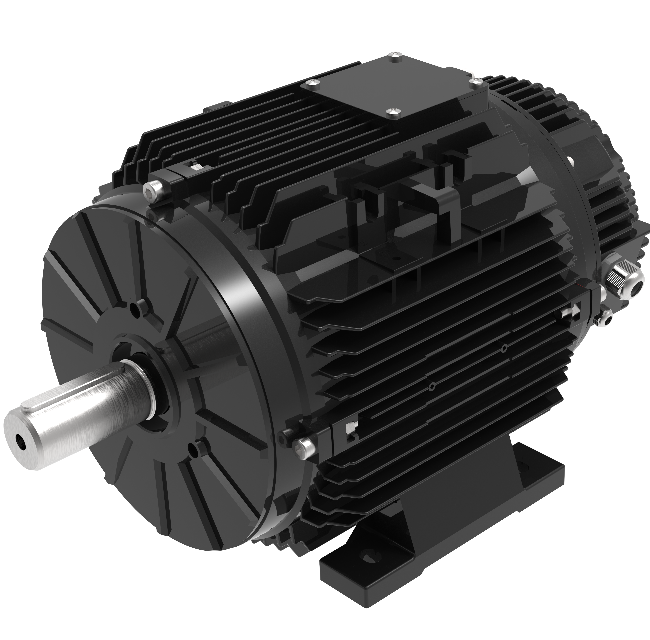

T132ECI इंटीग्रेटेड ड्राइव EC मोटर T सीरीज ECI लाइन का हाई-टॉर्क मॉडल है। यह एक IEC 132 फ्रेम स्थायी चुंबक सिंक्रोनस मोटर (PMSM) को मोटर हाउसिंग के अंदर एकीकृत एक वैरिएबल फ्रीक्वेंसी ड्राइव के साथ जोड़ता है, जो बाहरी ड्राइव कैबिनेट, संरक्षित मोटर केबल, या अलग ड्राइव वायरिंग की आवश्यकता को हटा देता है। प्रतिनिधि संस्करण 100-900 आरपीएम स्थिर-टॉर्क रेंज पर 35 एनएम रेटेड टॉर्क और 900 आरपीएम पर 3.3 किलोवाट प्रदान करता है, इसलिए बड़े-व्यास वाले पंखे गियरबॉक्स या बेल्ट के बिना सीधे संचालित हो सकते हैं। यह IEC 60034-30-1 के अनुसार IE5 दक्षता को पूरा करता है, ड्राइव लॉस सहित 900 आरपीएम पर 88.3% पीक सिस्टम दक्षता रिकॉर्ड करता है, और 360-460 वी, 50/60 हर्ट्ज, तीन-चरण आपूर्ति से चलता है।
वस्तु | कीमत |
|---|---|
पावर रेंज | 1.63-3.54 किलोवाट (आईईसी 132 फ्रेम) |
रेटेड टॉर्क (प्रतिनिधि संस्करण) | 35 एनएम |
रेटेड पावर (प्रतिनिधि संस्करण) | 3.3 किलोवाट @ 900 आरपीएम |
इनपुट शक्ति | 360-460 वी, 50/60 हर्ट्ज, तीन चरण |
गति सीमा | 100-900 आरपीएम |
क्षमता | 900 आरपीएम पर 88.3% तक (ड्राइव हानि सहित सिस्टम की कुल दक्षता) |
ऊर्जा दक्षता वर्ग | आईई5 (आईईसी 60034-30-1) |
संरक्षण वर्ग | आईपी55-आईपी66 |
नियंत्रण मोड | मोडबस आरएस485, 0-10 वी, पीडब्लूएम |
सुरक्षा कार्य | ओवरकरंट, रोटर रुकावट, चरण हानि, आईपीएम अधिक तापमान, रिवर्स विंड स्टार्टअप |
परिवेश का तापमान | -25°C से +40°C |
ठंडा करने की विधि | टीईएओ, न्यूनतम वायु गति 3 मीटर/सेकेंड |
बढ़ते | बी3 मानक; बी5/बी14 वैकल्पिक; हटाने योग्य पैर |
दस्ता विस्तार | व्यास 38 मिमी |
प्रमाणीकरण/वारंटी | सीई/ईटीएल; 12 महीने (विदेश में 18 महीने) |
T132ECI 100 से 900 आरपीएम तक 35 एनएम रेटेड टॉर्क प्रदान करता है, जिससे बड़े व्यास वाले अक्षीय या केन्द्रापसारक प्ररित करनेवाला को सीधे शाफ्ट पर माउंट करने की अनुमति मिलती है। यह पारंपरिक फैन ट्रेनों में उपयोग किए जाने वाले गियरबॉक्स या बेल्ट ड्राइव को हटा देता है और पहनने वाले हिस्सों की संख्या को कम कर देता है।
900 आरपीएम पर मोटर 88.3% पीक सिस्टम कुल दक्षता रिकॉर्ड करता है, जिसे ड्राइव हानि सहित रेटेड बिंदु पर मापा जाता है। कम-गति, उच्च-लोड ड्यूटी वह जगह है जहां एसी इंडक्शन मोटर्स अपनी सबसे कम दक्षता दिखाते हैं; T132ECI को इस श्रेणी में IEC 60034-30-1 के अंतर्गत IE5 वर्गीकृत किया गया है।
अंतर्निहित ड्राइव के साथ, प्रत्येक मोटर को एक पावर और एक नियंत्रण केबल की आवश्यकता होती है। यह 0-10 V, PWM और मॉडबस RS485 नियंत्रण स्वीकार करता है, और कई मोटरें पशुधन घर के वेंटिलेशन या कोल्ड स्टोरेज वायु परिसंचरण के समूह नियंत्रण के लिए एक RS485 बस साझा कर सकती हैं।
ड्राइव ओवरकरंट, रोटर ब्लॉकेज, फेज़ लॉस, आईपीएम ओवर-तापमान और रिवर्स विंड स्टार्टअप सुरक्षा प्रदान करता है। ब्रशलेस रोटर के साथ रेटेड S1 निरंतर ड्यूटी, यह सीमित निर्धारित रखरखाव के साथ अप्राप्य प्रशंसक बेड़े का समर्थन करता है।
बी3 फ़ुट माउंटिंग मानक है; बी5 और बी14 फ्लैंज माउंटिंग वैकल्पिक हैं और पैर हटाने योग्य हैं। आयाम IEC मानकों का पालन करते हैं, इसलिए IEC 132 फ़्रेम AC मोटर को एडाप्टर प्लेट के बिना स्थिति में बदला जा सकता है; श्रृंखला सभी IEC माउंटिंग व्यवस्थाओं का समर्थन करती है।

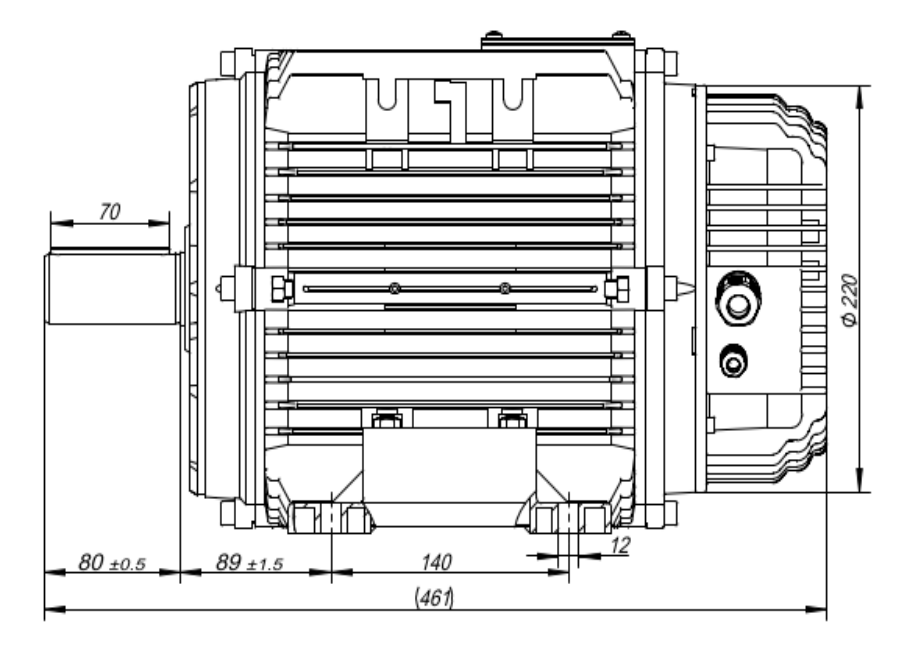

एम12 थ्रेडेड शाफ्ट सिरे के साथ शाफ्ट एक्सटेंशन का व्यास 38 मिमी है। तालिका इंस्टॉलेशन ड्राइंग से रूपरेखा और माउंटिंग आयामों को सूचीबद्ध करती है। प्रत्येक मोटर में 1.5 मीटर पावर केबल और 1.5 मीटर नियंत्रण केबल शामिल है; अनुरोध पर 2डी और 3डी चित्र उपलब्ध हैं।
आयाम | कीमत |
|---|---|
कुल लंबाई | 461 मिमी |
फ्रेम बाहरी व्यास | Ø220 मिमी |
हब फेस तक शाफ्ट एक्सटेंशन | 70 मिमी |
निकला हुआ किनारा चेहरे पर शाफ्ट विस्तार | 80 ±0.5 मिमी |
फ्लैंज फेस टू फ्रंट फुट होल सेंटर | 89 ±1.5 मिमी |
फुट होल स्पेसिंग | 140 मिमी |
रियर फुट होल सेंटर से रियर फुट एज तक | 12 मिमी |
शाफ्ट केंद्र की ऊंचाई | 132 मिमी |
फ्लैंज माउंटिंग होल सर्कल | 216 मिमी |
निकला हुआ किनारा चेहरा व्यास | 260 मिमी |
T132ECI न्यूनतम 3 m/s वायु गति के साथ TEAO कूलिंग का उपयोग करता है। IP55 सुरक्षा मानक है और IP66 में अपग्रेड करने योग्य है, और मानक परिवेश सीमा -25°C से +40°C है, इसके बाहर अनुकूलित मॉडल उपलब्ध हैं।
T132ECI को उच्च-टोक़, कम गति वाले पंखे और पंप कर्तव्यों के लिए चुना गया है: बड़े पशुधन वेंटिलेशन पंखे, कोल्ड स्टोरेज पंखे, डेटा सेंटर कूलिंग, औद्योगिक पंखे, धूल हटाने वाले उपकरण और पानी पंप। इसके IEC-मानक आयाम IEC 132 फ्रेम AC मोटर रेट्रोफिट्स का भी समर्थन करते हैं।
OEM विनिर्माण उपलब्ध होने पर वोल्टेज, गति, शाफ्ट व्यास, माउंटिंग व्यवस्था, नियंत्रण विधि, केबल लंबाई और कनेक्टर प्रकार को अनुकूलित किया जा सकता है। बियरिंग ब्रांड निर्दिष्ट किए जा सकते हैं, और कस्टम मॉडल -25°C से +40°C के बाहर परिवेश के तापमान के लिए पेश किए जाते हैं।
हाँ। ड्राइव को मोटर हाउसिंग में एकीकृत किया गया है, इसलिए किसी बाहरी वीएफडी, ड्राइव कैबिनेट या परिरक्षित केबल की आवश्यकता नहीं है।
प्रतिनिधि संस्करण को 100-900 आरपीएम स्थिर-टोक़ रेंज पर 35 एनएम रेटेड किया गया है, 900 आरपीएम पर 3.3 किलोवाट रेटेड पावर के साथ।
हाँ। इसका 35 N·m कम गति वाला आउटपुट पंखे ट्रेन से गियरबॉक्स या बेल्ट को हटाकर, बड़े-व्यास वाले इम्पेलर्स के सीधे युग्मन का समर्थन करता है।
यह 360-460 V, 50/60 Hz, तीन-चरण आपूर्ति से संचालित होता है।
हाँ। आईईसी-मानक आयाम, बी3 फुट माउंटिंग, और बी5/बी14 फ्लैंज विकल्प एडाप्टर प्लेट के बिना जगह में प्रतिस्थापन की अनुमति देते हैं।
इसमें CE और ETL प्रमाणपत्र हैं। वारंटी घरेलू स्तर पर प्राप्ति से 12 महीने और विदेशी ऑर्डर के लिए शिपमेंट से 18 महीने की है।
