T71EC

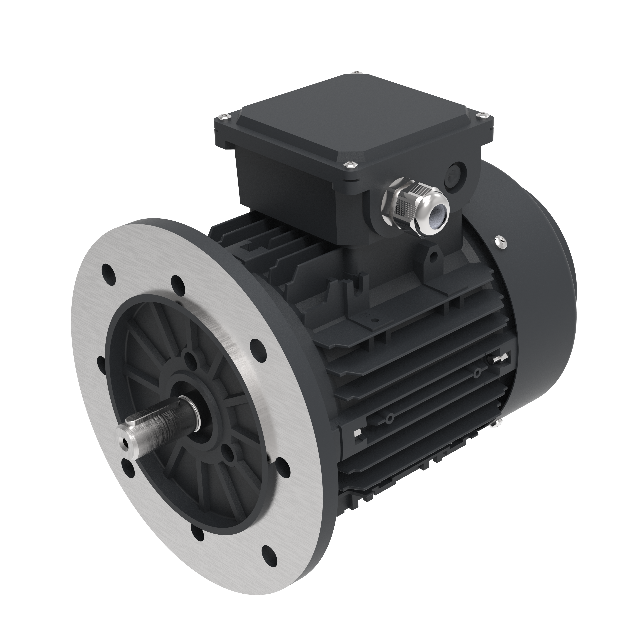

T71EC EC मोटर का अवलोकन

T71EC EC मोटर T सीरीज की सबसे कॉम्पैक्ट EC मोटर है, जिसे IEC 71 फ्रेम पर बनाया गया है। लगभग 139 मिमी के फ्रेम व्यास और 249 मिमी की कुल लंबाई के साथ, यह अंतरिक्ष-बाधित प्रतिष्ठानों के लिए डिज़ाइन किए गए पदचिह्न के भीतर 3600 आरपीएम पर 0.45 किलोवाट प्रदान करता है। ईसी (बाह्य रूप से नियंत्रित) स्थायी चुंबक तुल्यकालिक मोटर के रूप में, यह एक बाहरी चर आवृत्ति ड्राइव (वीएफडी) के साथ संचालित होता है, जो सिस्टम इंटीग्रेटर्स को अपने पसंदीदा ड्राइव ब्रांड का चयन करने और एकल ड्राइव इकाई से मल्टी-मोटर सेटअप को कॉन्फ़िगर करने की अनुमति देता है। मोटर 50/60 हर्ट्ज़ पर एकल-चरण 200-277 वी इनपुट स्वीकार करता है, जो तीन-चरण बिजली के बिना आवासीय और हल्के वाणिज्यिक साइटों के लिए उपयुक्त है।

T71EC EC मोटर की मुख्य विशिष्टताएँ

T71EC EC मोटर के प्रदर्शन लाभ

एक कॉम्पैक्ट फ़्रेम में हाई-स्पीड आउटपुट

T71EC EC मोटर 600 से 3600 आरपीएम की गति रेंज में संचालित होती है, जो इसे वायु शोधन इकाइयों, ताजी हवा प्रणालियों और कैबिनेट कूलिंग प्रशंसकों में छोटे-व्यास वाले इम्पेलर्स को चलाने में सक्षम बनाती है। आईईसी 71 फ्रेम टी सीरीज ईसी प्लेटफॉर्म में सबसे छोटा फ्रेम आकार है।

मापी गई सिस्टम दक्षता

3600 आरपीएम के रेटेड ऑपरेटिंग बिंदु पर, टी71ईसी ईसी मोटर वीएफडी हानियों सहित 87.6% की मापी गई प्रणाली की कुल दक्षता प्राप्त करती है। EC प्लेटफॉर्म जिस पर T71EC आधारित है, IE5+ ऊर्जा दक्षता स्तर तक पहुंचता है, जिसमें केवल प्लेटफॉर्म मोटर दक्षता 90% से 96% तक होती है।

एकल-चरण विद्युत अनुकूलता

T71EC EC मोटर एकल-चरण 200-277 V इनपुट स्वीकार करता है, जिससे रेट्रोफिट परियोजनाओं और आवासीय एचवीएसी और छोटे वाणिज्यिक वेंटिलेशन जैसे वितरित प्रतिष्ठानों में तीन-चरण बिजली बुनियादी ढांचे की आवश्यकता समाप्त हो जाती है।

ब्रश रहित स्थायी चुंबक निर्माण

स्थायी चुंबक तुल्यकालिक डिज़ाइन ब्रश या पहनने योग्य कम्यूटेटर घटकों का उपयोग नहीं करता है, जो ब्रश डीसी मोटर्स और शेडेड-पोल एसी मोटर्स की तुलना में निर्धारित रखरखाव आवश्यकताओं को कम करता है।

T71EC EC मोटर के लिए इंस्टालेशन और माउंटिंग

बढ़ते विन्यास

T71EC EC मोटर को मानक के रूप में B3 फुट माउंटिंग के साथ आपूर्ति की जाती है, B5 और B14 फ्लैंज माउंटिंग विकल्प के रूप में उपलब्ध हैं। कस्टम बाड़ों में लचीले एकीकरण का समर्थन करने के लिए पैर हटाने योग्य हैं। सभी माउंटिंग आयाम IEC 71 फ्रेम मानकों के अनुरूप हैं, जो T71EC को एडाप्टर प्लेट के बिना ऊर्जा-बचत रेट्रोफिट परियोजनाओं में मौजूदा IEC 71 फ्रेम AC मोटरों को सीधे बदलने की अनुमति देता है।

दस्ता और भौतिक आयाम

शाफ्ट एक्सटेंशन का व्यास 14 मिमी, लंबाई 22 मिमी और 5 मिमी की-वे है, शाफ्ट के अंत में M5 थ्रेडेड छेद है। शाफ्ट केंद्र की ऊंचाई 71 मिमी है और फुट होल की दूरी 112 मिमी है। मोटर को मानक के रूप में 1.5 मीटर पावर और 1.5 मीटर नियंत्रण केबल के साथ आपूर्ति की जाती है, और 2डी/3डी इंस्टॉलेशन चित्र अनुरोध पर उपलब्ध हैं।

शीतलन और पर्यावरण रेटिंग

T71EC EC मोटर TEAO (पूरी तरह से संलग्न एयर ओवर) कूलिंग का उपयोग करती है, जिसके लिए मोटर की सतह पर न्यूनतम हवा की गति 1 मीटर/सेकेंड की आवश्यकता होती है। इसमें मानक के रूप में IP55 सुरक्षा रेटिंग है, जिसे IP66 में अपग्रेड किया जा सकता है। मानक ऑपरेटिंग परिवेश तापमान सीमा -25°C से +40°C है; इस सीमा के बाहर के तापमान के लिए अनुकूलित मॉडल उपलब्ध हैं।

T71EC EC मोटर के लिए आवेदन

T71EC EC मोटर को कम-शक्ति, स्थान-बाधित पंखे और ब्लोअर अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें वायु शोधन उपकरण, ताजी हवा वेंटिलेशन सिस्टम, कैबिनेट कूलिंग पंखे, छोटे एचवीएसी पंखे और हल्के वाणिज्यिक वेंटिलेशन इकाइयां शामिल हैं। इसके आईईसी-मानक माउंटिंग आयाम मौजूदा आईईसी 71 फ्रेम एसी इंडक्शन मोटर्स की जगह ऊर्जा-बचत रेट्रोफिट का भी समर्थन करते हैं।

T71EC EC मोटर के लिए अनुकूलन और OEM सेवाएँ

पूर्ण-आयामी अनुकूलन उपलब्ध है, जिसमें वोल्टेज, गति, शाफ्ट व्यास, माउंटिंग विधि, नियंत्रण विधि, केबल की लंबाई और कनेक्टर प्रकार शामिल हैं। ओईएम विनिर्माण सेवाएं औद्योगिक ग्राहकों और उद्यम ग्राहकों के लिए पेश की जाती हैं। असर ब्रांड को ग्राहक की आवश्यकताओं के अनुसार भी निर्दिष्ट किया जा सकता है।

T71EC EC मोटर के बारे में अक्सर पूछे जाने वाले प्रश्न

EC मोटर को ECI मोटर से क्या अलग करता है?

EC मोटर को संचालित करने के लिए एक बाहरी चर आवृत्ति ड्राइव (VFD) की आवश्यकता होती है, जिसकी अधिकतम प्लेटफ़ॉर्म शक्ति 30 किलोवाट होती है। एक ECI मोटर में मोटर हाउसिंग के अंदर VFD एकीकृत होता है, जिसकी अधिकतम प्लेटफ़ॉर्म शक्ति 5 किलोवाट होती है। T71EC एक EC मोटर है और इसे बाहरी VFD के साथ जोड़ा जाना चाहिए।

क्या T71EC में अंतर्निर्मित VFD शामिल है?

नहीं, T71EC EC मोटर एक EC-प्रकार की मोटर है जिसके लिए बाहरी VFD की आवश्यकता होती है। सिस्टम इंटीग्रेटर्स अपने पसंदीदा VFD ब्रांड का चयन कर सकते हैं, और एक VFD को कई T71EC मोटर्स को चलाने के लिए कॉन्फ़िगर किया जा सकता है।

क्या T71EC मौजूदा IEC 71 फ्रेम AC मोटर की जगह ले सकता है?

हाँ। T71EC EC मोटर माउंटिंग आयाम IEC 71 फ्रेम मानकों के अनुरूप हैं, जिसमें 112 मिमी फुट होल रिक्ति और 71 मिमी शाफ्ट केंद्र ऊंचाई के साथ B3 फुट माउंटिंग शामिल है। यह एडाप्टर प्लेट के बिना सीधे IEC 71 फ्रेम AC मोटर को बदल सकता है, बशर्ते एक बाहरी VFD स्थापित हो।

वारंटी अवधि क्या है और T71EC के पास कौन से प्रमाणपत्र हैं?

वारंटी घरेलू ऑर्डर के लिए प्राप्ति की तारीख से 12 महीने और विदेशी ऑर्डर के लिए शिपमेंट की तारीख से 18 महीने है। T71EC EC मोटर CE और ETL प्रमाणपत्र रखती है और यूरोप, उत्तरी अमेरिका, दक्षिण अमेरिका और ऑस्ट्रेलिया के बाजारों में बेची जाती है।
