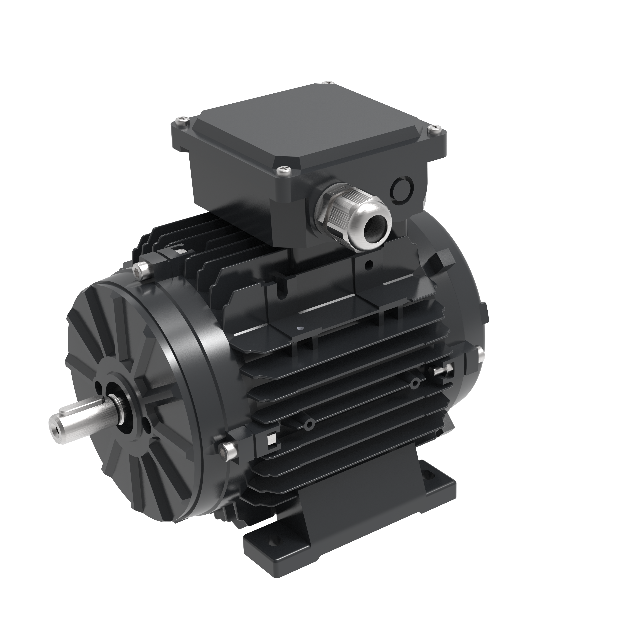

T71ECI

औद्योगिक पंखे और पंप ओईएम पुराने एसी मोटरों को T71ECI से बदल देते हैं, जो एक अंतर्निर्मित ड्राइव के साथ IE5 स्थायी चुंबक मोटर है। 200-240 V एकल चरण पर 0.19-1 किलोवाट रेटेड, यह बाहरी VFD वायरिंग को समाप्त करता है। IP55 सुरक्षा और -25 से 40°C ऑपरेशन धूल भरे उपकरण वाले कमरों के लिए उपयुक्त हैं। 2013 से मोटर और ड्राइव द्वारा निर्मित, आईएसओ 9001:2015, सीई/ईटीएल प्रमाणीकरण और 450-मजबूत टीम द्वारा समर्थित।

उपलब्धता स्थिति:

मात्रा:



पूछना

उत्पाद वर्णन

T71ECI इंटीग्रेटेड ड्राइव EC मोटर का अवलोकन

T71ECI इंटीग्रेटेड ड्राइव EC मोटर T सीरीज़ में सबसे कॉम्पैक्ट इंटीग्रेटेड-ड्राइव मॉडल है। यह एक IEC 71 फ्रेम स्थायी चुंबक तुल्यकालिक मोटर को आवास में निर्मित एक चर आवृत्ति ड्राइव के साथ जोड़ता है और एकल-चरण 200-277 V, 50/60 हर्ट्ज आपूर्ति से चलता है। श्रृंखला में 0.19-1.0 किलोवाट शामिल है; प्रतिनिधि संस्करण को 3000 आरपीएम पर 1.0 किलोवाट, 3.2 एनएम टॉर्क और 600-3000 आरपीएम रेंज के साथ रेट किया गया है। लगभग 136 मिमी के फ्रेम व्यास और 249 मिमी की कुल लंबाई के साथ, यह अंतरिक्ष-सीमित उपकरणों के लिए बनाया गया है। यह IE5 प्रति IEC 60034-30-1 से मिलता है और ड्राइव लॉस सहित 3000 आरपीएम पर 88.6% पीक सिस्टम दक्षता तक पहुंचता है।

T71ECI इंटीग्रेटेड ड्राइव EC मोटर की मुख्य विशिष्टताएँ

वस्तु	कीमत
पावर रेंज	0.19-1.0 किलोवाट (आईईसी 71 फ्रेम)
रेटेड टॉर्क (प्रतिनिधि संस्करण)	3.2 एनएम
रेटेड पावर (प्रतिनिधि संस्करण)	1.0 किलोवाट @ 3000 आरपीएम
इनपुट शक्ति	200-277 वी, 50/60 हर्ट्ज़, एकल-चरण
गति सीमा	600-3000 आरपीएम
क्षमता	3000 आरपीएम पर 88.6% तक (ड्राइव हानि सहित सिस्टम की कुल दक्षता)
ऊर्जा दक्षता वर्ग	आईई5 (आईईसी 60034-30-1)
संरक्षण वर्ग	आईपी55-आईपी66
नियंत्रण मोड	मोडबस आरएस485, 0-10 वी, पीडब्लूएम
सुरक्षा कार्य	ओवरकरंट, रोटर रुकावट, चरण हानि, आईपीएम अधिक तापमान, रिवर्स विंड स्टार्टअप
परिवेश का तापमान	-25°C से +40°C
ठंडा करने की विधि	टीईएओ, न्यूनतम वायु गति 1 मी/से
बढ़ते	बी3 मानक; बी5/बी14 वैकल्पिक; हटाने योग्य पैर
दस्ता विस्तार	व्यास 14 मिमी, लंबाई 22 मिमी, कीवे 5 मिमी
प्रमाणीकरण/वारंटी	सीई/ईटीएल; 12 महीने (विदेश में 18 महीने)

T71ECI इंटीग्रेटेड ड्राइव EC मोटर के प्रदर्शन लाभ

कॉम्पैक्ट इंटीग्रेटेड-ड्राइव फ़ुटप्रिंट

टी सीरीज में सबसे छोटी एकीकृत-ड्राइव मोटर, टी71ईसीआई 249 मिमी लंबी है और इसका फ्रेम व्यास लगभग 136 मिमी है। यह सीमित मोटर स्थान वाले उपकरणों में फिट बैठता है, जिसमें एयर प्यूरीफायर, ताजी हवा इकाइयां, कैबिनेट कूलिंग पंखे और छोटे एचवीएसी पंखे शामिल हैं।

एकल-चरण आपूर्ति

यह सीधे एकल-चरण 200-277 वी, 50/60 हर्ट्ज आपूर्ति से चलता है, इसलिए तीन-चरण बुनियादी ढांचे के बिना साइटों को विद्युत उन्नयन की आवश्यकता नहीं है।

मापी गई IE5 दक्षता

3000 आरपीएम पर यह ड्राइव हानि सहित 88.6% चरम सिस्टम कुल दक्षता तक पहुंचता है और इसे आईईसी 60034-30-1 के तहत आईई5 वर्गीकृत किया गया है। निर्माता तुलना डेटा तुलनीय पंखे और पंप शुल्क में IE2/IE3 AC मोटर्स के मुकाबले 15-20% ऊर्जा बचत का संकेत देता है।

नियंत्रण, सुरक्षा और कम रखरखाव

यह 0-10 वी, पीडब्लूएम और मोडबस आरएस485 नियंत्रण का समर्थन करता है और इसमें ओवरकरंट, रोटर ब्लॉकेज, चरण हानि, आईपीएम ओवर-तापमान और रिवर्स विंड स्टार्टअप सुरक्षा शामिल है। ब्रशलेस डिज़ाइन में कोई पहनने योग्य कम्यूटेटर भाग नहीं है।

T71ECI इंटीग्रेटेड ड्राइव EC मोटर के लिए इंस्टालेशन और माउंटिंग

बढ़ते विन्यास

बी3 फ़ुट माउंटिंग मानक है; बी5 और बी14 फ्लैंज माउंटिंग वैकल्पिक हैं और पैर हटाने योग्य हैं। IEC 71 फ्रेम आयाम एडाप्टर प्लेट के बिना IEC 71 AC मोटर के सीधे प्रतिस्थापन की अनुमति देते हैं।

दस्ता और रूपरेखा आयाम

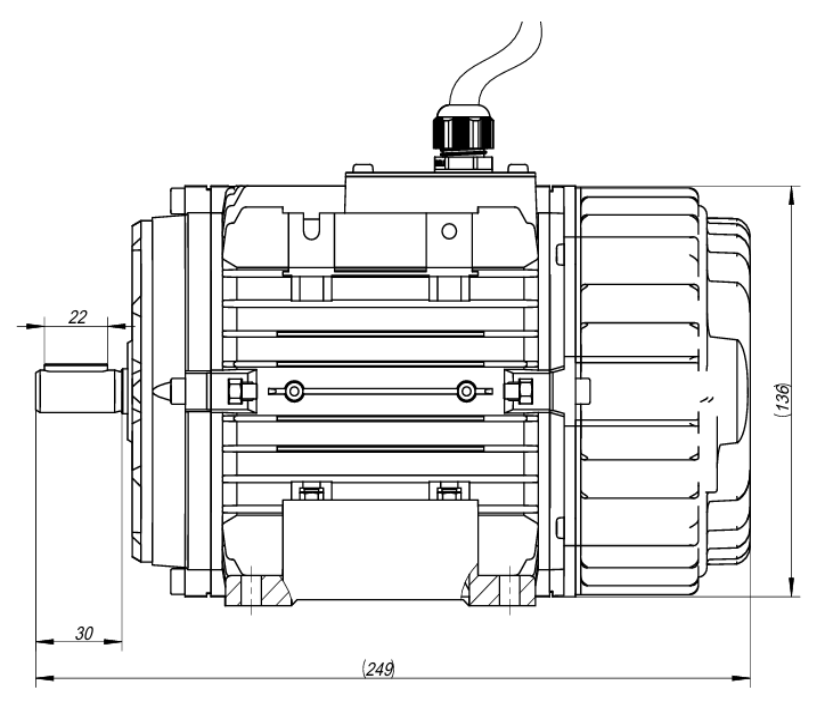

शाफ्ट एक्सटेंशन 14 मिमी व्यास और 22 मिमी लंबा है जिसमें 5 मिमी कीवे और एम5 शाफ्ट-एंड फिक्सिंग छेद है। तालिका इंस्टॉलेशन ड्राइंग से आयामों को सूचीबद्ध करती है। 1.5 मीटर पावर केबल और 1.5 मीटर नियंत्रण केबल मानक हैं; अनुरोध पर 2डी और 3डी चित्र उपलब्ध हैं।

आयाम	कीमत
कुल लंबाई	249 मिमी
फ्रेम बाहरी व्यास	Ø136 मिमी
कुल ऊंचाई	173 मिमी
शाफ्ट केंद्र की ऊंचाई	71 मिमी
हब फेस तक शाफ्ट एक्सटेंशन	22 मिमी
निकला हुआ किनारा चेहरे पर शाफ्ट विस्तार	30 मिमी
फुट होल स्पेसिंग	112 मिमी
पैर की चौड़ाई	140 मिमी

शीतलन और पर्यावरण रेटिंग

T71ECI न्यूनतम 1 m/s वायु गति के साथ TEAO कूलिंग का उपयोग करता है। IP55 मानक है और IP66 में अपग्रेड किया जा सकता है; मानक परिवेश सीमा -25°C से +40°C है, इसके परे अनुकूलित मॉडल उपलब्ध हैं।

T71ECI इंटीग्रेटेड ड्राइव EC मोटर के लिए आवेदन

T71ECI को कॉम्पैक्ट, कम-शक्ति वाले पंखे और पंप उपकरण के लिए चुना गया है: वायु शोधन और ताजी हवा इकाइयाँ, कैबिनेट कूलिंग पंखे, छोटे पशुधन वेंटिलेशन, HVAC पंखे और कॉम्पैक्ट पानी पंप। एकीकृत ड्राइव बाहरी वीएफडी वायरिंग को हटा देती है, और एकल-चरण आपूर्ति रेट्रोफिट परियोजनाओं और वितरित इंस्टॉलेशन का समर्थन करती है। इसके IEC-मानक आयाम IEC 71 फ्रेम AC मोटर रेट्रोफिट्स का भी समर्थन करते हैं।

T71ECI इंटीग्रेटेड ड्राइव EC मोटर के लिए अनुकूलन और OEM सेवाएँ

OEM विनिर्माण उपलब्ध होने पर वोल्टेज, गति, शाफ्ट व्यास, माउंटिंग, नियंत्रण विधि, केबल लंबाई और कनेक्टर प्रकार को अनुकूलित किया जा सकता है। नियंत्रण इनपुट मानक ईसी प्रशंसक नियंत्रकों और भवन प्रबंधन प्रणालियों से जुड़ते हैं। बियरिंग ब्रांड निर्दिष्ट किए जा सकते हैं, और कस्टम मॉडल -25°C से +40°C के बाहर परिवेश के तापमान के लिए पेश किए जाते हैं।

T71ECI इंटीग्रेटेड ड्राइव EC मोटर के बारे में अक्सर पूछे जाने वाले प्रश्न

क्या T71ECI एकीकृत ड्राइव EC मोटर में VFD शामिल है?

हाँ। ड्राइव को आवास में एकीकृत किया गया है, इसलिए किसी बाहरी वीएफडी, ड्राइव कैबिनेट या परिरक्षित केबल की आवश्यकता नहीं है।

T71ECI EC मोटर की शक्ति और गति सीमाएँ क्या हैं?

श्रृंखला 0.19-1.0 किलोवाट को कवर करती है। प्रतिनिधि संस्करण को 3000 आरपीएम पर 1.0 किलोवाट, 3.2 एनएम टॉर्क और 600-3000 आरपीएम रेंज के साथ रेट किया गया है।

क्या T71ECI EC मोटर एकल-चरण बिजली पर चल सकती है?

हाँ। यह 200-277 वी, 50/60 हर्ट्ज, एकल-चरण आपूर्ति स्वीकार करता है और इसे तीन-चरण बुनियादी ढांचे की आवश्यकता नहीं है।

क्या T71ECI EC मोटर IEC 71 फ्रेम AC मोटर की जगह ले सकती है?

हाँ। आईईसी माउंटिंग आयाम, 112 मिमी फुट होल स्पेसिंग, और 71 मिमी शाफ्ट केंद्र ऊंचाई एडाप्टर प्लेट के बिना जगह में प्रतिस्थापन की अनुमति देती है।

यह कौन सी दक्षता और वर्ग प्राप्त करता है?

यह ड्राइव हानि सहित 88.6% चरम सिस्टम दक्षता तक पहुंचता है और इसे आईईसी 60034-30-1 के तहत आईई5 वर्गीकृत किया गया है।

कौन से प्रमाणपत्र और वारंटी लागू होते हैं?

इसमें CE और ETL प्रमाणपत्र हैं। वारंटी घरेलू स्तर पर प्राप्ति से 12 महीने और विदेशी ऑर्डर के लिए शिपमेंट से 18 महीने की है।
