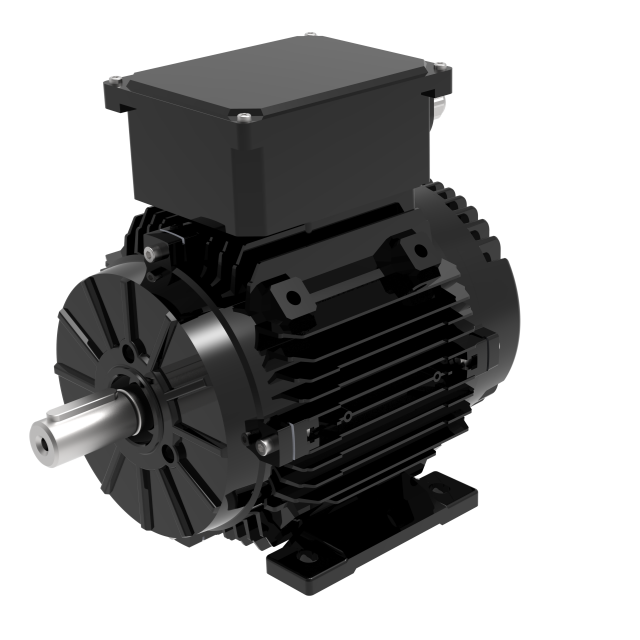

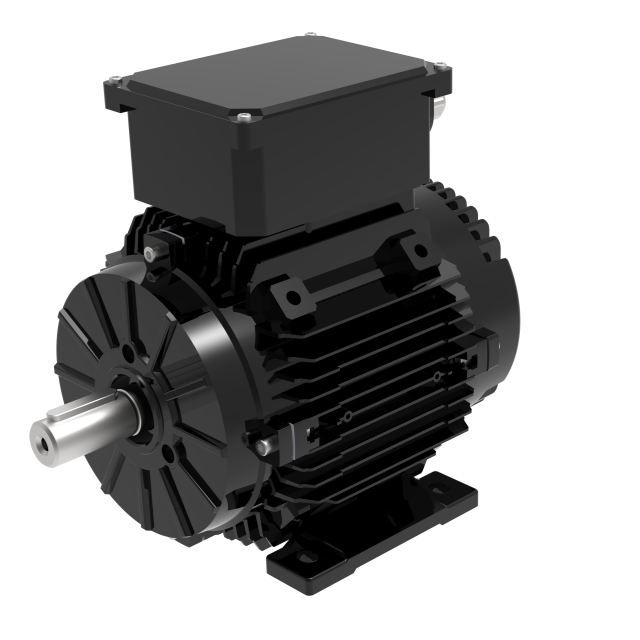

T90ECI

EC/ECI स्थायी चुंबक मोटर प्लेटफार्मों के OEM निर्माता के रूप में, T90ECI एकीकृत VFD मोटर तीन-चरण बिजली के बिना साइटों के लिए बनाई गई है। T90ECI ECI मोटर एक एकीकृत ड्राइव के साथ IEC 90 फ्रेम स्थायी चुंबक तुल्यकालिक मोटर (PMSM) को जोड़ती है, एकल-चरण 200-277 V पर चलती है, और 2.2 किलोवाट तक वितरित करती है। यह 3000 आरपीएम पर 1.57 किलोवाट और 5 एनएम का आउटपुट देता है, ड्राइव हानि सहित 88.0% तक मापी गई सिस्टम दक्षता के साथ। CE और ETL प्रमाणित, T90ECI एकीकृत ड्राइव मोटर प्रत्यक्ष AC मोटर प्रतिस्थापन के लिए IEC 90 आयामों से मेल खाता है।

उपलब्धता स्थिति:

मात्रा:



पूछना

उत्पाद वर्णन

T90ECI इंटीग्रेटेड VFD मोटर का अवलोकन

अंतर्निहित ड्राइव के साथ, T90ECI एकीकृत VFD मोटर को माउंट करने, तार लगाने या चालू करने के लिए किसी बाहरी VFD की आवश्यकता नहीं होती है। यह एकल चरण 200-277 वी, 50/60 हर्ट्ज, रेट्रोफिट और तीन चरण के बुनियादी ढांचे के बिना साइटों पर चलता है। T90ECI ECI मोटर 600-3000 आरपीएम स्थिर टॉर्क पर 0.2-2.2 किलोवाट को कवर करती है और आईईसी 60034-30-1 के तहत ईयू IE5 को पूरा करती है, जो चीन क्लास 1 के बराबर है; ईसीआई प्लेटफॉर्म 5 किलोवाट तक पहुंचता है।

T90ECI इंटीग्रेटेड VFD मोटर की मुख्य विशिष्टताएँ

वस्तु	कीमत
पावर रेंज	0.2-2.2 किलोवाट (आईईसी 90 फ्रेम)
रेटेड टॉर्क (प्रतिनिधि संस्करण)	5 एनएम
रेटेड पावर (प्रतिनिधि संस्करण)	1.57 किलोवाट @ 3000 आरपीएम
इनपुट शक्ति	200-277 वी, 50/60 हर्ट्ज़, एकल-चरण
गति सीमा	600-3000 आरपीएम
क्षमता	3000 आरपीएम पर 88.0% तक (वीएफडी हानियों सहित सिस्टम की कुल दक्षता)
ऊर्जा दक्षता वर्ग	आईई5 (आईईसी 60034-30-1)
सुरक्षा रेटिंग	आईपी55-आईपी66
नियंत्रण मोड	मोडबस आरएस485, 0-10 वी, पीडब्लूएम
सुरक्षा कार्य	ओवरकरंट, रोटर रुकावट, चरण हानि, आईपीएम अधिक तापमान, रिवर्स विंड स्टार्टअप
परिवेश का तापमान	-25°C से +40°C
ठंडा करने की विधि	टीईएओ, न्यूनतम वायु गति 3 मीटर/सेकेंड
बढ़ते	बी3 मानक; बी5/बी14 वैकल्पिक; हटाने योग्य पैर
दस्ता विस्तार	व्यास 24 मिमी, शाफ्ट विस्तार 50.0 मिमी, कीवे 8 मिमी
प्रमाणीकरण/वारंटी	सीई/ईटीएल; 12 महीने घरेलू (विदेश में 18 महीने)

T90ECI इंटीग्रेटेड VFD मोटर के प्रदर्शन लाभ

तीन-चरण बुनियादी ढांचे के बिना एकल-चरण आपूर्ति

2.2 किलोवाट तक एकल-चरण 200-277 वी पर, टी90ईसीआई एकीकृत वीएफडी मोटर वाणिज्यिक उपयोगकर्ताओं को छोटे पशुधन भवनों, एचवीएसी कमरों और तीन-चरण सेवा की कमी वाले रेट्रोफिट्स में चर-गति प्रशंसक ड्राइव जोड़ने की सुविधा देती है।

ड्राइव के साथ IE5 दक्षता शामिल है

3000 आरपीएम पर टी90ईसीआई ईसीआई मोटर वीएफडी हानियों सहित 88.0% तक मापी गई सिस्टम दक्षता तक पहुंच जाती है, और इसे आईईसी 60034-30-1 के तहत आईई5 वर्गीकृत किया गया है। निर्माता की तुलना में यह समकक्ष पंखे और पंप कर्तव्यों में पारंपरिक एसी मोटर्स की तुलना में 15-20% कम ऊर्जा का उपयोग करता है।

इंटीग्रेटेड ड्राइव के साथ कम इंस्टालेशन चरण

T90ECI एकीकृत ड्राइव मोटर एक केबल सेट के साथ एक इकाई के रूप में आती है, इसलिए व्यावसायिक खरीदार बाहरी VFD माउंटिंग, ड्राइव सेटअप और शील्डेड पैनल-टू-फैन केबल को छोड़ देते हैं।

लगातार-टोक़ रेंज और मानक नियंत्रण सिग्नल

T90ECI एकीकृत VFD मोटर सामान्य पंखे और पंप कर्तव्यों के लिए 600-3000 आरपीएम से अधिक को नियंत्रित करती है और मानक EC प्रशंसक नियंत्रकों से 0-10 V, PWM और मॉडबस RS485 स्वीकार करती है; पाँच सुरक्षाएँ अप्राप्य संचालन का समर्थन करती हैं।

T90ECI इंटीग्रेटेड VFD मोटर के लिए इंस्टालेशन और माउंटिंग

माउंटिंग कॉन्फ़िगरेशन और IEC 90 रिप्लेसमेंट

वैकल्पिक B5/B14 फ्लैंज और हटाने योग्य पैरों के साथ, T90ECI ECI मोटर पर B3 फ़ुट माउंटिंग मानक है; टी सीरीज सभी आईईसी माउंटिंग प्रकारों (बी3, बी30, बी14, बी5, बी34, बी35, बी14बी, बी5आर) का समर्थन करती है, और आईईसी 90 आयाम एडाप्टर प्लेट के बिना सीधे एसी प्रतिस्थापन की अनुमति देते हैं।

शाफ्ट, टर्मिनल बॉक्स और रूपरेखा आयाम

24 मिमी शाफ्ट एक्सटेंशन 50.0 मिमी लंबा है, जिसमें 8 मिमी कीवे, 40 मिमी कुंजी लंबाई और एम8 थ्रेडेड अंत है; केंद्र की ऊँचाई 90 मिमी, फुट होल की दूरी 140 मिमी है, और टर्मिनल बॉक्स में 2 × M16 × 1.5 केबल प्रविष्टियाँ हैं।

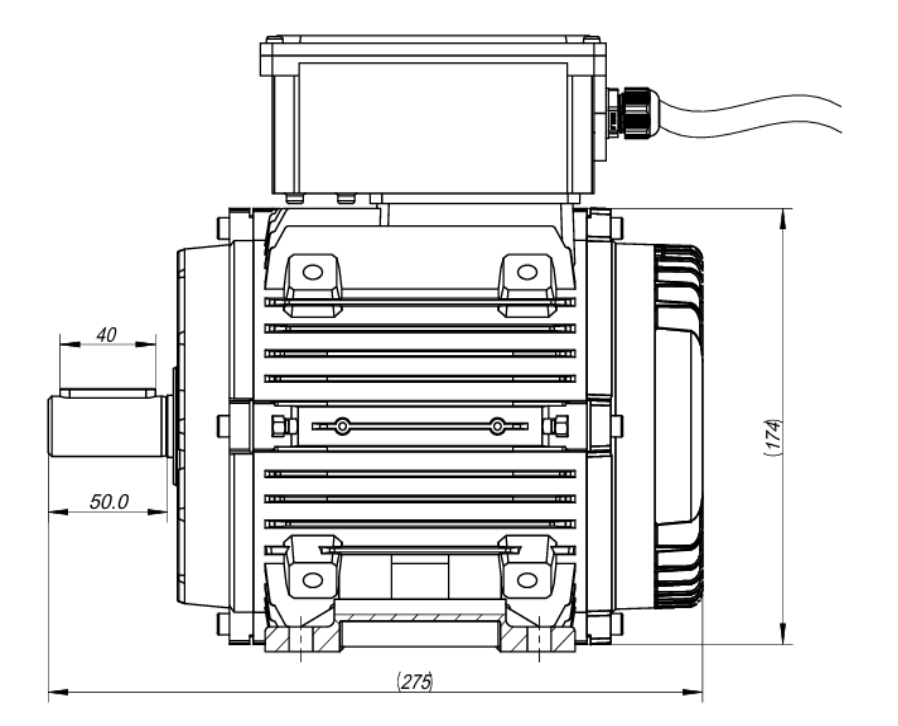

आयाम (रूपरेखा आरेखण)	कीमत
कुंजी लंबाई (ऊपरी शाफ्ट कॉलआउट)	40 मिमी
शाफ्ट विस्तार की लंबाई	50.0 मिमी
कुल लंबाई (संदर्भ आयाम)	(275) मिमी
मोटर बॉडी ऊर्ध्वाधर आयाम (संदर्भ)	(174) मिमी

आंकड़े मिलीमीटर में हैं; ब्रैकेटेड मान संदर्भ आयाम हैं, और टर्मिनल बॉक्स के साथ कुल ऊंचाई 249 मिमी है। पहले प्रमाणित ड्राइंग को सत्यापित करें।

कूलिंग, केबल्स और ऑपरेटिंग वातावरण

T90ECI एकीकृत VFD मोटर TEAO कूलिंग (न्यूनतम 3 m/s वायु गति) का उपयोग करता है, इसमें 1.5 m पावर/नियंत्रण केबल शामिल हैं, और -25°C से +40°C के लिए IP55 सुरक्षा (IP66 में अपग्रेड करने योग्य) है; कस्टम मॉडल और चित्र अनुरोध पर हैं।

T90ECI एकीकृत VFD मोटर के लिए आवेदन

T90ECI एकीकृत ड्राइव मोटर कॉम्पैक्ट सिंगल-फ़ेज़ प्रशंसकों और पंपों के लिए उपयुक्त है: छोटे भवन पशुधन वेंटिलेशन, एचवीएसी और ताजी हवा के पंखे, वायु शोधन इकाइयाँ, कैबिनेट कूलिंग, कोल्ड स्टोरेज और छोटे औद्योगिक पंखे, पानी पंप और IEC 90 AC मोटर रेट्रोफिट्स।

T90ECI एकीकृत VFD मोटर के लिए अनुकूलन और OEM सेवाएँ

उपकरण ब्रांडों के लिए OEM के साथ, T90ECI ECI मोटर पर वोल्टेज, गति, शाफ्ट व्यास, माउंटिंग, नियंत्रण मोड, केबल, कनेक्टर और असर ब्रांड अनुकूलन योग्य हैं। एंटरप्राइज़ ग्राहक हमारी प्री-सेल्स टीम को ड्यूटी पॉइंट भेज सकते हैं; अनुकूलित T90ECI एकीकृत VFD मोटरें -25°C से +40°C के बाहर परिवेश को कवर करती हैं।

T90ECI इंटीग्रेटेड VFD मोटर के बारे में अक्सर पूछे जाने वाले प्रश्न

क्या T90ECI एकीकृत VFD मोटर एकल-चरण बिजली पर चल सकती है?

हाँ। प्रतिनिधि T90ECI ECI मोटर 200-277 V, 50/60 Hz एकल-चरण पर चलती है और तीन-चरण बुनियादी ढांचे के बिना 2.2 किलोवाट तक वितरित करती है।

T90ECI ECI मोटर और EC मोटर के बीच क्या अंतर है?

एक EC मोटर को बाहरी VFD की आवश्यकता होती है और EC प्लेटफ़ॉर्म 30 किलोवाट तक पहुँच जाता है; T90ECI इंटीग्रेटेड VFD मोटर में ड्राइव इनबिल्ट है और ECI प्लेटफॉर्म 5 किलोवाट तक पहुंचता है, जिससे जगह और वायरिंग की बचत होती है।

T90ECI एकीकृत VFD मोटर किस गति सीमा और नियंत्रण संकेतों का समर्थन करती है?

T90ECI ECI मोटर 600-3000 आरपीएम पर निरंतर-टॉर्क विनियमन प्रदान करती है और EC प्रशंसक नियंत्रकों और भवन प्रबंधन प्रणालियों से 0-10 V, PWM और मॉडबस RS485 स्वीकार करती है।

क्या T90ECI एकीकृत VFD मोटर मौजूदा IEC 90 फ्रेम AC मोटर की जगह ले सकती है?

हाँ। T90ECI ECI मोटर IEC 90 आयामों का अनुसरण करती है: B3 फुट माउंटिंग मानक, B5/B14 फ्लैंज वैकल्पिक, एक 24 मिमी M8 शाफ्ट, और हटाने योग्य पैर; किसी एडाप्टर प्लेट की आवश्यकता नहीं है. 2डी/3डी चित्र अनुरोध पर हैं।
